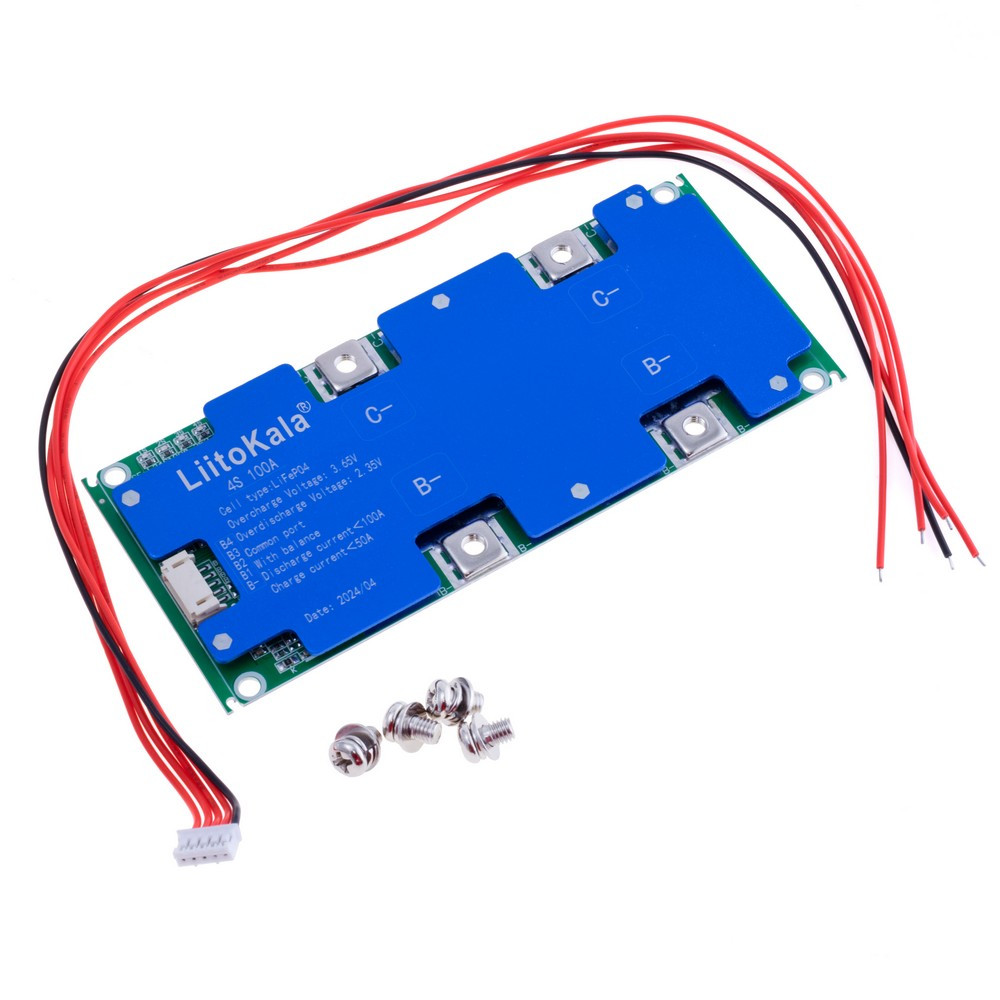

Контролер BMS 100A LiitoKala 12V 4S для АКБ LiFePO4, плата захисту з балансуванням

Плата BMS 100A для літієвих акумуляторів з балансуванням та термозахистом

Плата BMS (Battery Management System) на 100A призначена для захисту та балансування літієвих акумуляторних збірок. Забезпечує повний комплекс захистів: від перезаряду, глибокого розряду, перевантаження по струму, короткого замикання та перегріву, а також виконує активне балансування осередків для подовження ресурсу батареї.

Плата підтримує високі струми розряду до 100A та заряд через той самий порт до 60A, має низький внутрішній опір і мале власне споживання, що робить її придатною для потужних АКБ у дронах, електротранспорті, сонячних системах, інверторах та DIY-збірках.

Переваги:

• Підтримка високих струмів
• Балансування елементів
• Повний набір захистів
• Низький внутрішній опір
• Низьке власне споживання

Основні характеристики:

• Тип акумулятора: LiFePO4
• Конфігурація: 4S (12V)
• Номінальна напруга заряду: 4S × 3.65V
• Максимальний струм розряду: 100A
• Струм заряду (через той самий порт): ≤ 60A
• Внутрішній опір головного кола: ≤ 5 мΩ
• Захист від перевантаження по струму (розряд): 150 ±10A
• Захист від перезаряду: Напруга спрацювання: 3,65 ±0,025V. Затримка спрацювання: 1000 ±500 мс. Напруга відновлення: 3,5 ±0,05V
• Захист від глибокого розряду: Напруга спрацювання: 2,35 ±0,1V. Затримка спрацювання: 1000 ±500 мс. Напруга відновлення: 2,7 ±0,1V
• Балансування осередків: Напруга початку балансування: 3,5 ±0,025V. Затримка: 50 ±50 мс
• Струм балансування: 30 ±5mA
• Захист від перевантаження по струму: Напруга виявлення: 12,8 ±15mV. Затримка: 1000 ±500 мс
• Поріг струму захисту: 100 ±10A
• Захист від короткого замикання: Умова спрацювання: зовнішнє коротке замикання
• Час спрацювання: ≤ 300 мкс
• Відновлення: після відключення навантаження
• Термозахист: Захист від перегріву при заряджанні: 75°C
• Захист від перегріву при розряді: 75°C
• Відновлення розряду: 65°C
• Власне споживання: Робочий режим: ≤ 40 μA
• Режим сну (після глибокого розряду): ≤ 10 μA
• Діапазон робочих температур: –20 … +80 °C
• Розмір плати: 145×60×8,36 мм (±1 мм)
