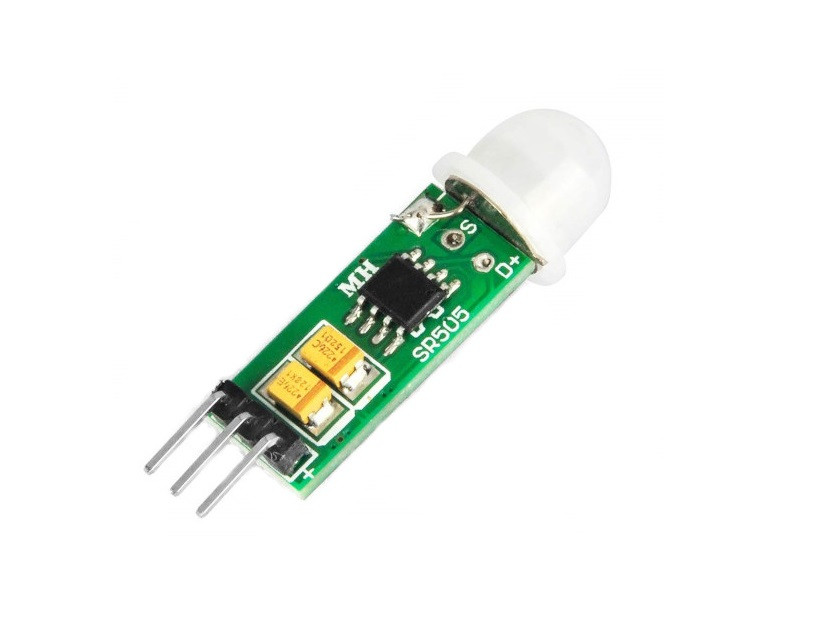

Датчик руху HC-SR505, PIR-сенсор інфрачервонийі, для Arduino та інших мікроконтролерів

Інфрачервоний датчик руху HC-SR505 для Arduino

HC-SR505 — ультракомпактний та енергоефективний модуль інфрачервоного виявлення руху, створений на основі PIR-технології. Завдяки високій чутливості, стабільності роботи та дуже малому споживанню струму, цей модуль ідеально підходить для портативних пристроїв, систем автоматизації, «розумного дому», освітлення та охоронних систем.

Датчик автоматично визначає появу людини в зоні виявлення й формує високий вихідний сигнал. Під час повторюваного тригерного режиму вихід залишається HIGH, поки рух присутній у зоні огляду.

Переваги та особливості:

• Автоматичне виявлення руху — вихід HIGH при появі людини, LOW після зникнення
• Повторюваний тригер (repeatable trigger) — підтримує безперервне виявлення
• Ультранизьке споживання струму (<60 μA) — підходить для пристроїв на батареях
• Компактний розмір — легко монтується в будь-які проекти
• Широке застосування: охорона, автоматика, смарт-світло, IoT

Технічні характеристики:

• Робоча напруга:DC 4.5–20V
• Статичний струм: <60 μA
• Вихідна напруга логічного рівня: 0 - 3.3V
• Затримка вимикання (Delay time)Стандартно: ~8 с (±30%), можна налаштовувати (долі секунди — десятки хвилин)
• Кут виявлення: <100° (конус)
• Дальність виявлення: До 3 метрів
• Робоча температура:–20°C … +80°C
• Розміри плати (PCB): 10×23 мм
• Діаметр сенсорної лінзи: 10 мм (стандарт)
