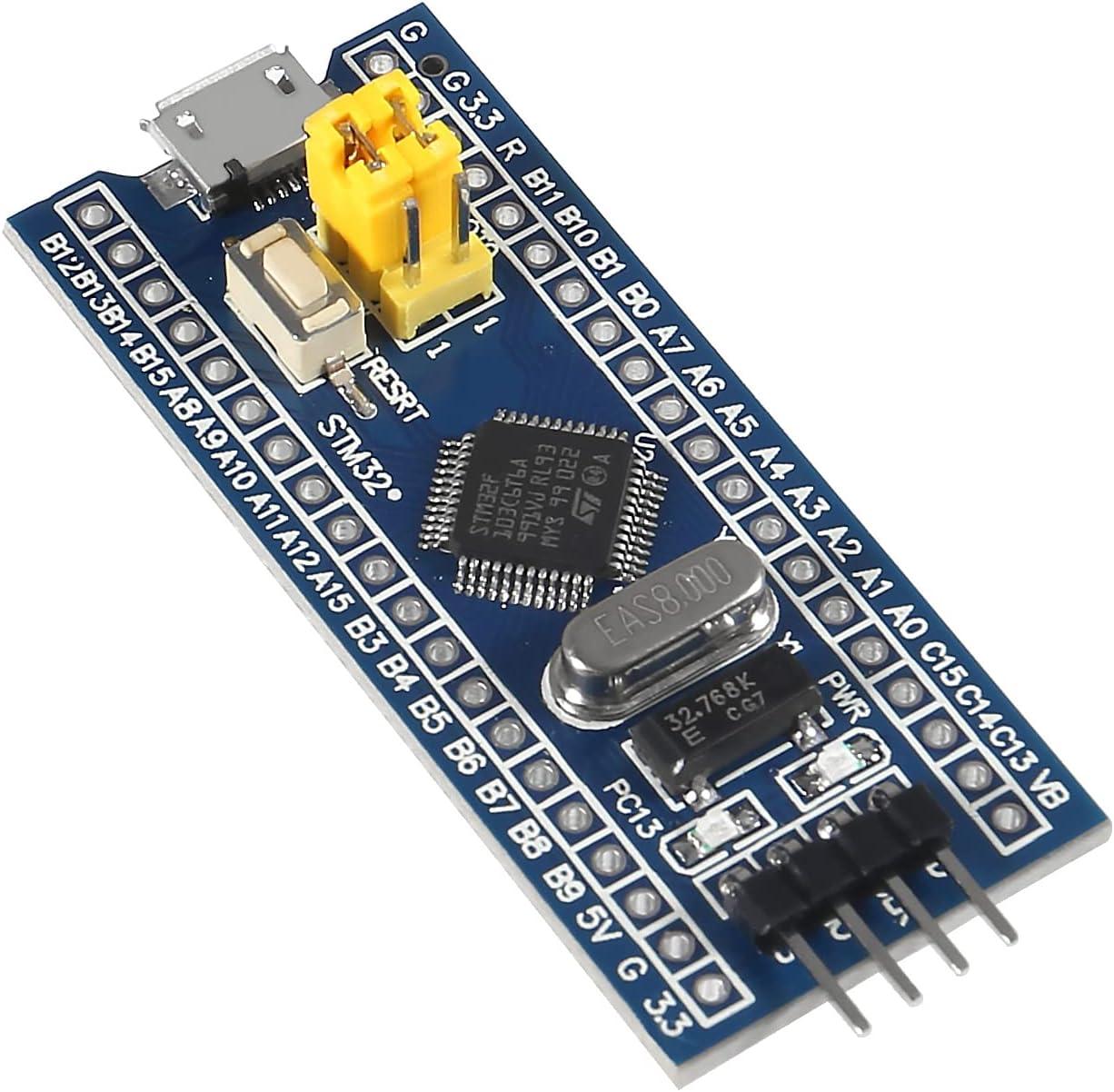

Плата розробки STM32 STM32F103C6T6, ARM Cortex-M3, 72MHz, 32KB, для IoT, Arduino, Smart Home

Плата розробника STM32 STM32F103C6T6 для IoT-пристроїв

Плата розробки на базі мікроконтролера STM32F103C6T6 — це універсальна, продуктивна та компактна платформа для навчання, швидкого прототипування та реалізації проектів на ARM Cortex-M3. Вона оснащена повним набором інтерфейсів, розширень та зручних елементів для роботи з периферією, відладкою та програмуванням.

Характеристики мікроконтролера STM32F103C6T6:

• Ядро: ARM Cortex-M3
• Частота роботи: 72 MHz
• Пам’ять Flash: 32
• SRAM: 10 KB
• Корпус: LQFP-48
• Кількість пінів: 48
• GPIO: 37 ліній вводу/виводу
• Інтерфейси: 2× SPI; 3× USART; 2× I2C; 1× CAN; 2× ADC (11-bit / 16 каналів)
• Таймери: 3 × універсальні таймери; 1 × продвинутий таймер
• Підтримка JTAG / SWD
• Підтримка IAP (In-Application Programming)
• Стабілізатор живлення RT9193. Вихід: 3.3V. Максимальний струм: 300mA. Низький рівень шуму, стабільна подача живлення для MCU

Інтерфейси плати:

1. SWD інтерфейс: Використовується для завантаження прошивки, налагодження та симуляції.
2. Micro USB: Живлення плати. USB-комунікація. Не підтримує прошивку через USB (DFU не активований заводськи).
3. USART1: Може використовуватись: для завантаження прошивки через UART, для серійного з’єднання та логування.
4. Розведення всіх GPIO MCU: Доступ до всіх портів введення/виведення. Легке підключення датчиків, модулів, драйверів та периферії.
5. Лінії живлення 5V та 3.3V: Для підключення зовнішніх модулів. Спільна земля для сумісності з іншою електронікою.

Додаткові компоненти на платі:

• LED живлення (PWR): Показує стабільність подачі живлення.
• Користувацький LED (PC13): Зручний для тестування виводів, індикації роботи програми.
• Boot-перемикач (BOOT0 / BOOT1): Вибір режиму завантаження: Flash користувача, SRAM, System Memory (для UART-завантаження).
• Кнопка Reset: Дозволяє перезапусти роботу мікроконтролера.
• Генератори частоти: 8 MHz кварц — системна частота до 72 MHz. 32.768 kHz кварц — для внутрішнього RTC або точного часового відліку.
