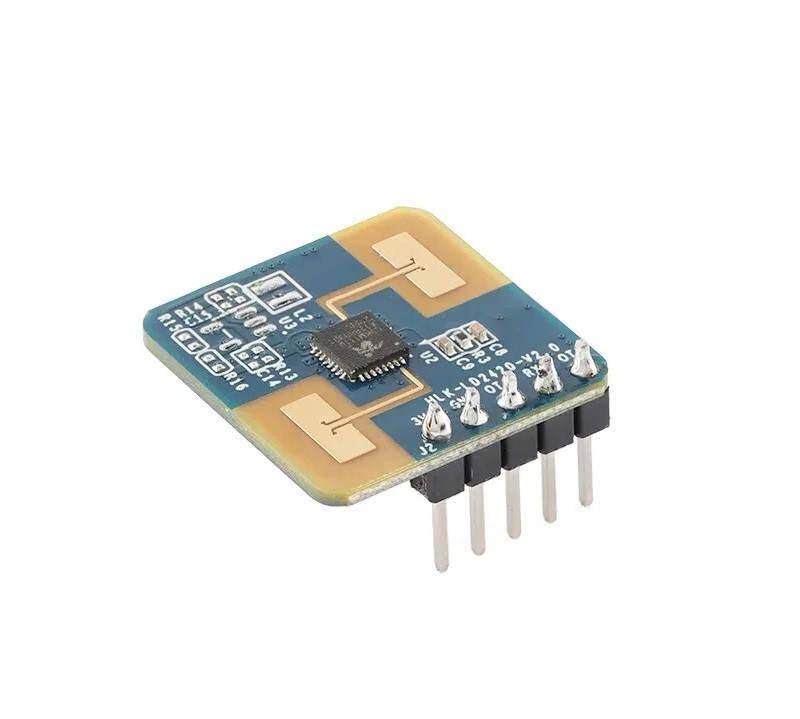

Датчик присутності Hi-Link LD2420, радарний модуль 24ГГц, виявлення руху і людини, UART/I2C

Радарний датчик присутності людини HLK-LD2420 - 24 ГГц

HLK-LD2420 – це сучасний 24 ГГц радарний модуль із однією передавальною та однією приймальною антеною, призначений для точного виявлення присутності людини в приміщенні. Модуль використовує технологію вимірювання відстані міліметрових хвиль та запатентовані алгоритми обробки сигналів серії S3, що забезпечує визначення руху, мікрорухів та статичних положень тіла.

Пристрій ідеально підходить для інтер’єрних систем, де необхідно контролювати, чи є в зоні рухома або малоактивна людина, із онлайн оновленням результатів у режимі реального часу. Максимальна дальність виявлення становить 8 метрів, а конфігурація зон, чутливості та часу оновлення результатів може легко налаштовуватися під конкретні сценарії. Модуль підтримує GPIO та UART інтерфейси, що робить його простим у інтеграції та plug-and-play.

Характеристики:

• Інтегрований інтелектуальний міліметровий сенсор SoC із прошивкою
• Компактний розмір: 20×20 мм
• Робота у 24 ГГц ISM-діапазоні
• Потужність передавача: 11 дБм
• Живлення: DC 3.3 В
• Середнє споживання струму: 50 мА
• Особливість: виявлення мікрорухів та збільшена дистанція виявлення у порівнянні з серією LD2410
• Реальний час оновлення даних про виявлення
• Наявність засобів візуалізації для налаштування зони виявлення, чутливості та часу оновлення результатів
• Підтримка поділу зон контролю, що дозволяє блокувати перешкоди за межами зони
• Дальність виявлення: при монтажі на стіну: 6–8 м: при стельовому монтажі: 4–5 м
• Кут виявлення: ±60°
• Метод налаштування: послідовний порт uplink
• Тип виходу: серійний протокол
• Вихідні дані: не підтримується
• Можливість незалежного налаштування станів тригера та утримання, висока стійкість до перешкод.
• Застосування: виявлення присутності людини навіть у стані спокою (наприклад, сидіння або сон).
• Робоча температура: від -40°C до +85°C
