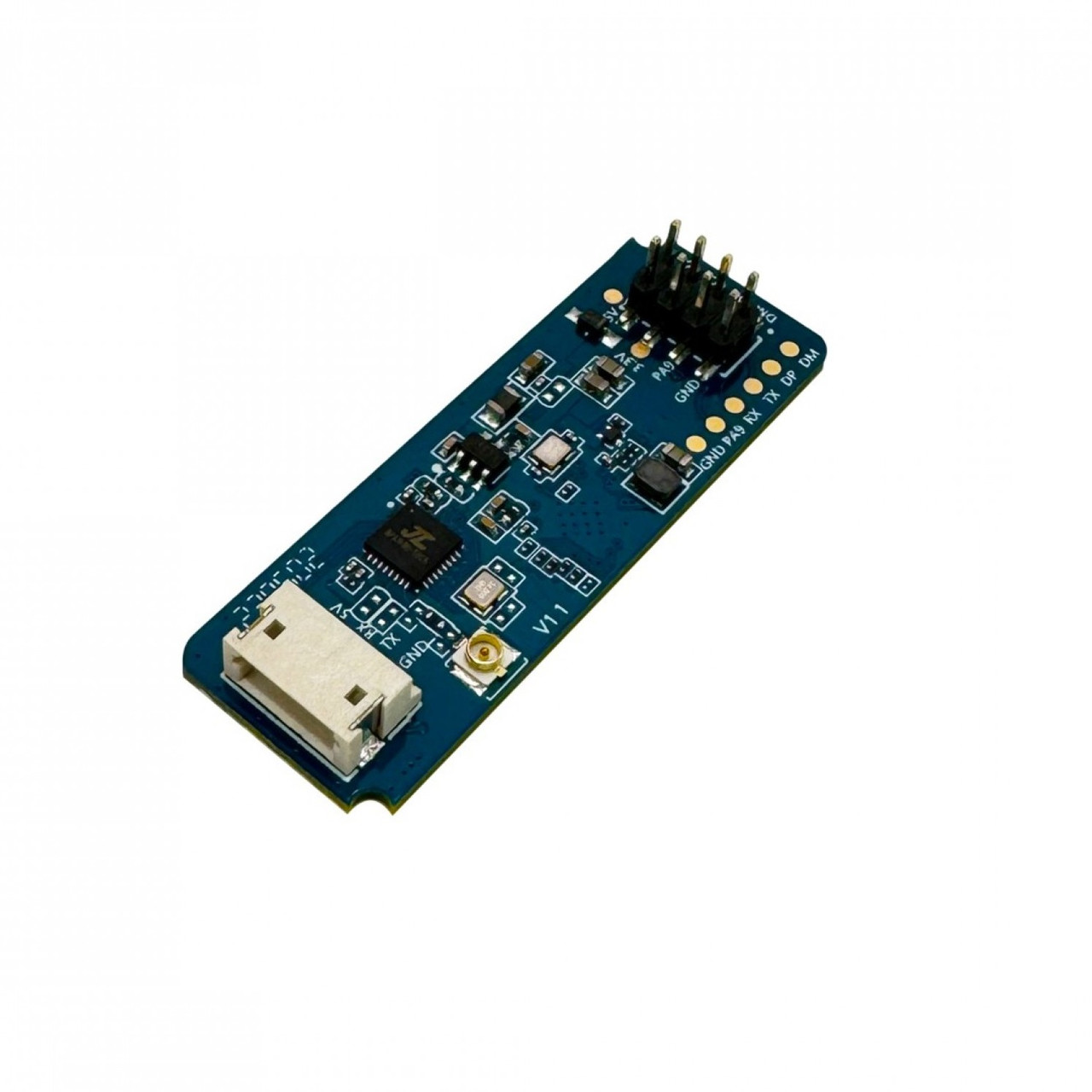

Датчик присутності Hi-Link LD2450, радарний модуль 24ГГц, виявлення руху і людини, UART/I2C

Радарний датчик присутності людини HLK-LD2450 - 24 ГГц

LD2450 – це високоточний сенсорний модуль серії Hi-Link 24G міліметрових радарів, призначений для відстеження рухомих цілей у режимі реального часу. Пристрій здатний визначати позицію людини, дистанцію, кут та швидкість руху в межах контрольованої зони, що робить його ідеальним рішенням для систем розумного дому, офісів тощо.

Апаратна частина модуля включає міліметровий радарний чип AloT, високоефективну антену 1TX–2RX (один передавач, два приймачі), малопотужний MCU та допоміжні периферійні елементи.

Інтелектуальна прошивка побудована на основі FMCW-хвиль та запатентованих алгоритмів обробки сигналу, що гарантує точність і швидкість виявлення. Модуль підтримує послідовний інтерфейс виводу даних, тому він є plug-and-play і легко інтегрується у різні смарт-системи.

Характеристики:

• Робота в діапазоні ISM 24 ГГц
• Особливість: модуль для відстеження руху людини (підтримка одночасно до 3 осіб)
• Потужність передавача: 12 дБм
• Живлення: DC 5 В
• Середнє споживання струму – близько 120 мА
• Дальність виявлення: 6 м (регульована)
• Кут виявлення: горизонтальний (азимутальний) ±60°, вертикальний (кут місця) ±35°
• Метод опорної корекції: послідовний порт uplink
• Тип виходу: серійний протокол
• Вихідні дані: підтримується
• Розміри: 15х40х40 мм
• Робоча температура: від -40°C до +85°C
