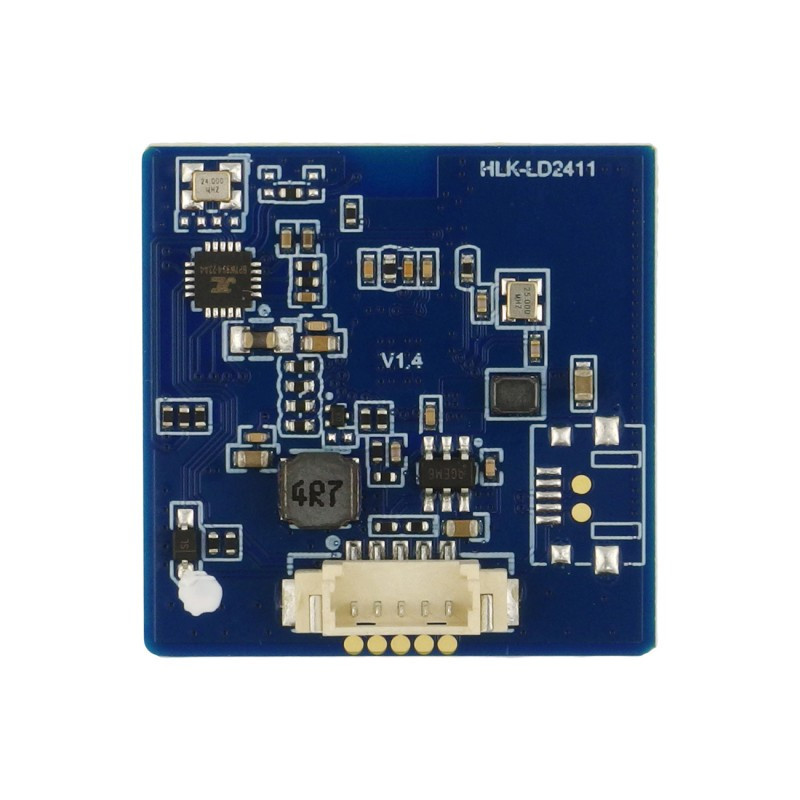

Датчик присутності Hi-Link LD2411, радарний модуль 24ГГц, виявлення руху і людини, UART/I2C

Радарний датчик присутності людини HLK-LD2411 - 24 ГГц

Hi-Link LD2411 – це високочутливий радарний модуль на частоті 24 ГГц, розроблений для виявлення руху та присутності людини в приміщеннях і на невеликих відстанях. Він працює за принципом FMCW-радару (частотно-модульована безперервна хвиля), що забезпечує стабільне та точне визначення навіть незначних рухів. Модуль підтримує цифровий вихід, а також інтерфейси UART та I2C, що дозволяє легко інтегрувати його з мікроконтролерами та іншими пристроями.

Пристрій має широкий кут огляду (до ±45°) і може розпізнавати об’єкти на відстані від 0,3 до 2,2 метрів, роблячи його зручним для використання у «розумному будинку», системах автоматизації, освітленні, безпеці та енергозбереженні.

Одним із основних сценаріїв використання є смарт-унітази: пристрій дозволяє автоматично відкривати й закривати кришку при наближенні або віддаленні людини, а також реалізувати жестове керування.

Характеристики:

• Робота в діапазоні ISM 24 ГГц
• Тип модуляції: FMCW (frequency-modulated continuous wave)
• Вхідна напруга живлення: 5 В
• Струм в робочому режимі: ≈ 50 мА
• Кут огляду: горизонтальний (азимутальний): ≈ ±45°, вертикальний (кут місця): ≈ ±20°
• Дальність виявлення: 0,3-2,2 м регульована для руху / присутності об’єкта
• Мінімальна чутливість до жестів або рухів в межах близької відстані (0,5-1 м) при жестикуляції
• Формат вихідного сигналу: цифровий (high/low), UART / I2C (TX / RX)
• Призначення: виявлення присутності людини в обмеженому просторі (наприклад, ванна кімната, кабінка)
• Особливості: орієнтований на виявлення руху та присутності на близькій відстані, з акцентом на стабільність
• Застосування: економія енергії (автоматичне ввімкнення/вимкнення світла чи вентиляції)
• Вихідна потужність: 12 дБм
• Смуга сканування: 230 МГц (відповідає CE/FCC стандартам)
• Інтерфейс: рівні сигналів 3,3 В
• Робоча температура: -40°C +85°C
