Програматор CH341A USB для EEPROM і SPI Flash (24CXX, 25CXX, 93CXX), модуль з адаптером SOIC8

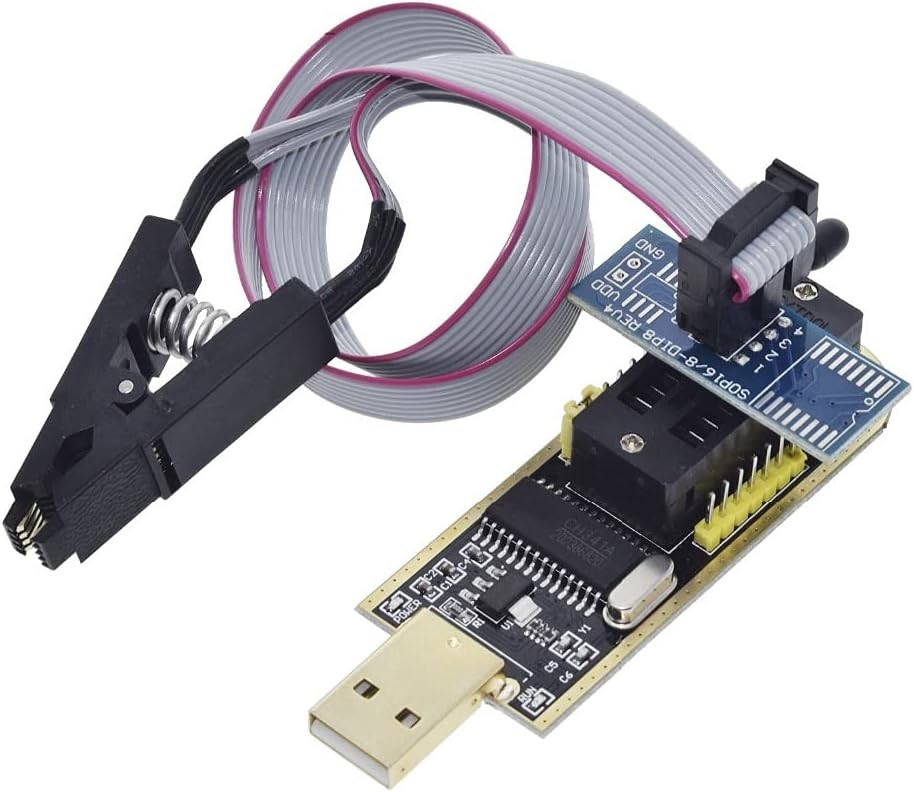

Програматор CH341A для мікросхем + затискач SOIC8

USB-програматор призначений для роботи з мікросхемами пам’яті та мікроконтролерами. Підтримує 24EEPROM та 25 SPI Flash (8pin/16pin), а також серію мікроконтролерів STC. Оснащений індикаторами стану для контролю процесу читання/запису та має вихід живлення 5V–3.3V.

Модуль може автоматично розпізнавати чіпи серії 25 та підтримує завантаження прошивки для STC мікроконтролерів. Має додатковий SPI-вивід для розширення функціоналу.

Характеристики:

• Підтримка мікросхем: 24EEPROM, 25 SPI Flash (8/16 pin), STC series
• Інтерфейси: USB ↔ TTL, USB ↔ UART/I2C/SPI
• Автоматичне розпізнавання чіпів серії 25
• Індикатори стану: 24/25 status indicator lamp
• Вихід живлення: 3.3V або 5V (вибірний)
• Розмір плати: 70×27 мм
• Вага: 23 г
• Вага з адаптером: 36 г
• Додаткові можливості: індикатор живлення, індикатори читання/запису, вбудований самовідновлюваний запобіжник

SOIC8 адаптер — це допоміжна плата/перехідник, яка використовується разом із програматором для роботи з мікросхемами пам’яті у корпусі SOIC-8 (Small Outline IC, 8 виводів).

Його перевагами є:

• Зручність підключення — дозволяє підключати мікросхему без пайки, напряму через кліпсу або роз’єм.
• Сумісність — більшість мікросхем EEPROM та SPI Flash (24Cxx, 25Cxx, 93Cxx тощо) виконані саме в корпусі SOIC-8.
• Швидке перепрошивання/зчитування — можна підключати чип прямо на платі пристрою, не випаюючи його (якщо використовується тест-кліпса).
• Гнучкість — адаптер дає змогу програматору підтримувати не лише DIP-чіпи (які легко вставляти у панель), а й SMD-чіпи.

Функції:

• Підтримка паралельного порту USB-принтера, EPP або MEM
• Підтримка послідовного порту (USB ↔ UART, I2C, SPI)
• Регульований рівень вихідної напруги (3.3V / 5V)
• Вбудовані індикатори для моніторингу роботи​
