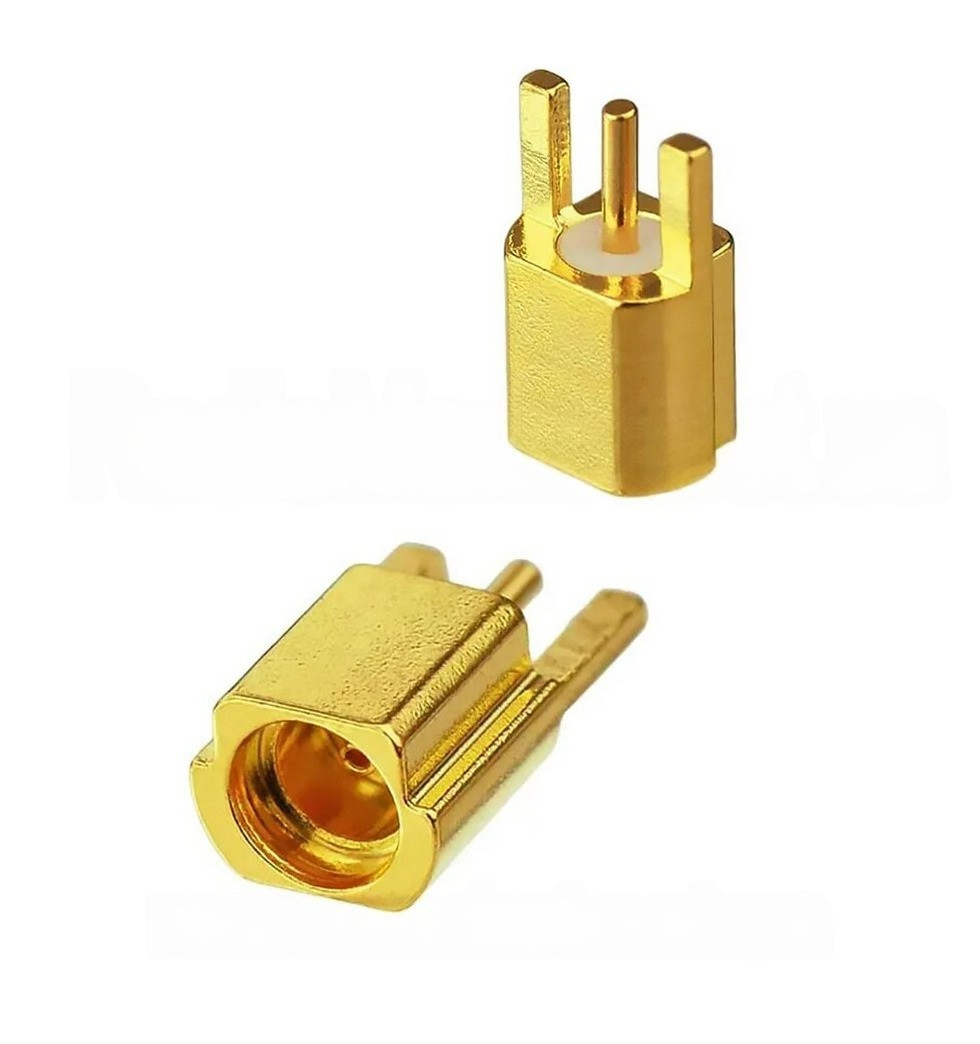

Конектор MMCX-Female під пайку, для кріплення на плати, 2.3мм між кріпленнями маси

Конектор MMCX-F

Гніздо MMCX-Female (тип MMCX-KEF) — це прямий радіочастотний конектор, призначений для монтажу на друковану плату (PCB). Має три виводи: один центральний сигнальний контакт та два контакти маси (заземлення). Його компактна кругла форма робить його ідеальним для щільного компонування в портативних та мініатюрних пристроях. Конектор виготовлений з латуні з покриттям золотом для кращої провідності та корозійної стійкості.

Розміри та монтаж:

• Довжина корпусу: 7.5 ±0.1 мм
• Довжина посадкової частини: 4.5 ±0.10 мм
• Зовнішній діаметр: 3.5 мм
• Відстань між виводами маси (по центрах): 2.3 мм
• Ширина ніжок маси: 0.75 ±0.1 мм
• Діаметр отворів під ніжки: 0.7 мм

Технічні характеристики:

• Тип роз'єму MMCX Female, прямий
• Монтаж: Виводи на плату (PCB)
• Опір: 50 Ом
• Робоча частота: DC ~ 6GHz
• Робоча напруга: 170V
• VSWR: ≤1.2
• Втрати сигналу: ≤0.15dB
• Опір ізоляції: ≥1000 МОм
• Контактний опір ≤ 5 мОм (внутрішній), ≤ 2 мОм (зовнішній)
• Матеріал корпусу: Латунь з золотим покриттям
• Ізолятор: Тефлон
• Температурний діапазон: -40°C +125°C
• Ресурс з'єднань: ≥500 підключень
