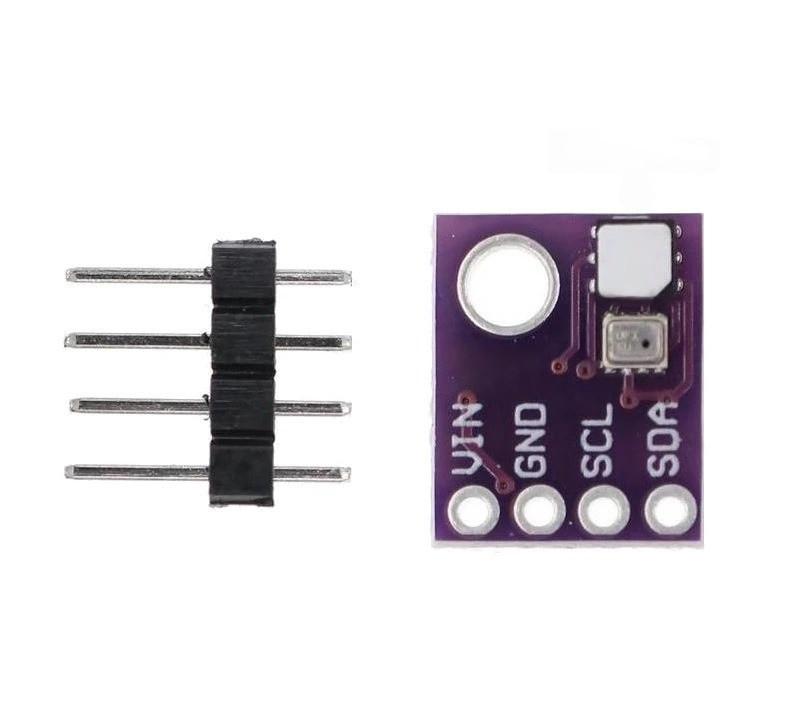

Датчик BMP280 5V I2C/SPI барометр, вимірювання температури та тиску для Arduino, ESP32

Цифровий сенсор BMP280 5V для Arduino

​Модуль BMP280 — це високоточний цифровий сенсор, який об’єднує барометр, термометр та гігрометр в одному компактному пристрої. Дана моедль базується на перевіреній тензорезистивній технології, яка забезпечує високу точність, лінійність, стабільність і надійність у довгостроковій перспективі. Різні режими роботи пристрою дозволяють оптимізувати споживання енергії, роздільну здатність, фільтрацію та продуктивність.

Застосування:

• Покращення GPS-навігації (наприклад, точніше визначення нахилу для компенсації помилок при втраті сигналу)
• Навігація в приміщеннях (визначення поверхів, детекція підйомників)
• Прогноз погоди для навігації на відкритому повітрі, відпочинку та спорту
• Індикатори вертикальної швидкості (наприклад, підйом або нормальна швидкість)

Переваги:

• Надточне вимірювання висоти (точність ±0.12 гПа, що еквівалентно ±1 м)
• Поліпшення точності GPS/ГНСС, особливо при слабкому сигналі або втраті супутників
• Низьке енергоспоживання — всього 2.7 мкА
• Компактний розмір

Функції:

• Сенсор вологості забезпечує високу точність, швидкий час відгуку і широкий температурний діапазон.
• Сенсор тиску — п'єзорезистивного типу з високою роздільною здатністю та низьким рівнем шуму.
• Температурний сенсор має високу точність і підтримує самокорекцію температури з урахуванням тиску та вологості.

Характеристики:

• Чіп: BMP280
• Робоча напруга: 5V
• Протокол зв’язку: I2C, SPI
• Діапазон тиску: 300 – 1100 гПа
• Точність тиску: ±0.12 гПа (еквівалентно ±1 м по висоті)
• Розмір модуля: 10.5×13 мм
• Відстань між пін-контактами: 2.54 мм
• Тип плати: Металева друкована плата (PCB), оброблена машинним зварюванням для забезпечення якості
• Споживання струму: ~2.7 мкА
• Температурна стабільність: висока
• Підтримка конфігурації частоти опитування (sampling rate): так

Призначення контактів:

• GND — земля
• CSB — вибір чіпа (режим SPI або I2C)
• SDI — вхід/вихід серійних даних
• SCK — вхід серійного тактового сигналу
• SDO — вивід серійних даних
• VDDIO — цифрове живлення/інтерфейсне живлення
• VDD — аналогове живлення
• Примітка: Контакт CSB визначає тип інтерфейсу: якщо подати високий рівень — активується інтерфейс I2C (за замовчуванням). Якщо подати низький рівень — активується інтерфейс SPI.
