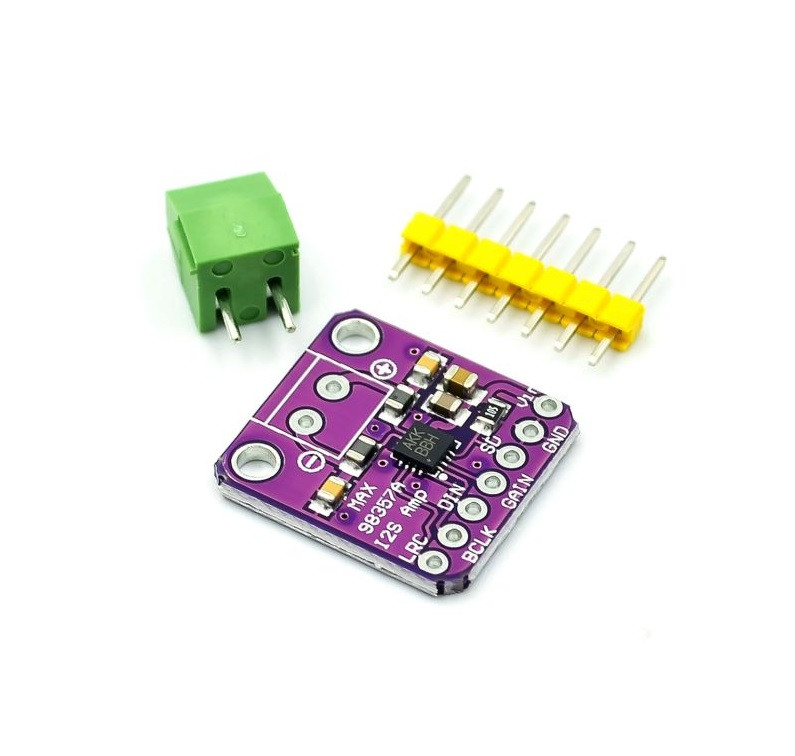

Підсилювач аудіо TENSTAR ROBOT MAX98357 I2S 3W цифровий для Arduino, ESP32, Raspberry Pi

Модуль аудіопідсилювача TENSTAR ROBOT MAX98357 I2S

TENSTAR ROBOT MAX98357 — компактний і ефективний цифровий аудіо підсилювач, який підтримує інтерфейс I2S. Даний підсилювач володіє високою вихідною потужністю як для такого маленького розміру. Він розвиває вихідну потужність до 3,2Вт на 4Ом навантаженні при живленні від джерела +5 В. Підсилювач побудований за схемою підсилювачів D-класу і оснащений захистом від перегріву і перевантаження

I2S дозволяє підключати його до 3.3В або 5В логічним схемам. Вхід Gain дозволяє вибирати необхідний коефіцієнт посилення. Комбінації підтягуючих резисторів дозволяють вибирати посилення з ряду: 3dB, 6dB, 9dB, 12dB або 15dB. Вхід ShutDown / Mode використовується для відключення інтерфейсу і підсилювача.

За замовчуванням підсилювач працює по формулі (L + R) / 2. Підключивши зовнішній резистор можна використовувати підсилювач як для правого так і для лівого каналів.

Модуль чудово працює спільно з Raspberry Pi, ESP32 і іншими мікроконтроллерами з I2S звуковим виходом.

Характеристики:

• Вихідна потужність: 3.2Вт на навантаженні 4Ω, 10% THD, 1.8Вт на навантаженні 8Ω, 10% THD, при живленні від 5В джерела
• Цифровий аудіоінтерфейс: I2S
• Висока якість звуку з низьким рівнем спотворень
• Підтримка живлення від 3,3 В до 5 В
• Компактний розмір модуля для зручної інтеграції в проекти
• PSRR: 77 dB типове @ 1KHz
• I2S частота семплювання: від 8кГц до 96 кГц. Ц означає, що цей інтерфейс підтримує аудіодані, які записані або відтворюються з різною частотою дискретизації — від 8000 зразків за секунду (8 кГц) до 96000 зразків за секунду (96 кГц)
• Сигнал MCLK: не потрібно
• Шумозаглушення: клацання
• Підсилення: 3dB, 6dB, 9dB, 12dB, 15dB
• Захисту: від перевантаження і перегріву
