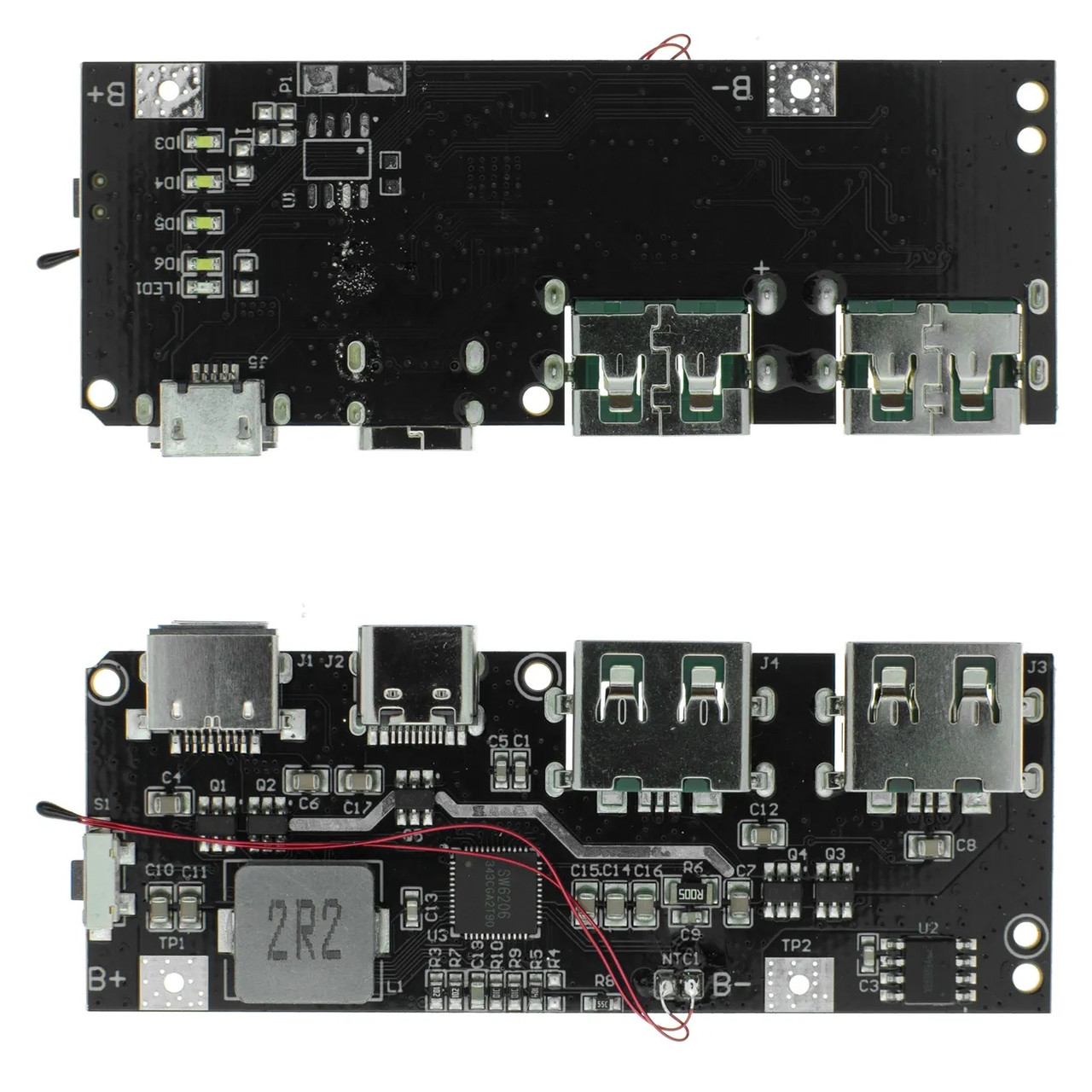

Плата для повербанка SW6206 2×USB-A, 1×USB-C, 1×MicroUSB, 1×Lightning, 25W, для Li-ion/Li-pol акумуляторів

Модуль для повербанку SW6206 25W

Плата Power Bank має 5 портів зарядки і підтримує 16 протоколів швидкої зарядки, це дозволяє заряджати пристрої практично всіх доступних на ринку виробників пристроїв. Видає потужність 25W з безліччю протоколів швидкої зарядки на вхід і вихід із захистом від перегріву акумуляторів, на базі мікроконтролера SW6206.

Характеристики:

• Вихідний струм: до 5А
• Коефіцієнт перетворення: до 95%
• Підтримка типу батареї Li-ion або Li-pol 4,2/4,35/4,4/4,5V
• Споживання струму від акумуляторів під час роботи швидкої зарядки: до 6А
• Розряд акумуляторів: до 3,12V
• Активація плати від 3,61V
• Підтримка специфікації JEITA
• Підтримка контролю температури акумуляторів та плати
• Захист від неправильного підключення акумулятора (Якщо ви випадково підключите плюсовий провід до мінусової клеми або навпаки, пристрій автоматично відключається, щоб запобігти пошкодженню)
• Захист від перенапруги на вході
• Захист від перевантаження струмом на виході (на вихідних роз'ємах)
• Захист від короткого замикання на виході та вході (на роз'ємах)
• Захист від перевищення температури акумуляторів

Синхронний бустер:

• Вихідна потужність: до 25W
• Ефективність перетворення: до 95%
• Автоматичне визначення навантаження / виявлення легкого навантаження
• Підтримка режиму малого струму
• Плата підтримує низькопотужне навантаження до 0,1 Вт 5В 20 мА, тобто не буде вимикатися, якщо буде підключено слабке джерело навантаження, наприклад світлодіодна лампа або інші низькопотужні споживачі

Процес заряджання поділяється на наступні процеси:

• Режим крапельної зарядки, режим постійного струму та режим постійної напруги.
• Коли напруга батареї нижче 3V, зарядний модуль знаходиться в режимі безперервної зарядки, а струм зарядки становить 300 мА.
• Коли напруга батареї перевищує 3V, зарядний модуль переходить у режим постійного струму. У цей час він заряджатиметься на повній швидкості відповідно до встановленого цільового струму, а потужність може становити близько 21W.
• Коли напруга батареї підвищується до цільової напруги зарядки (наприклад, 4,2V), зарядний модуль переходить у режим постійної напруги, і струм поступово зменшується, тоді як напруга на клемах батареї залишається незмінною.
• Коли зарядний струм зменшиться до струму відсікання, заряджання закінчиться. Після повної зарядки, якщо напруга батареї впаде на 0,1V нижче за цільову напругу, вона автоматично відновить зарядку.
• Примітка: якщо напруга перевищує 4,2V, це нормально, і акумулятор не буде пошкоджено. Коли напруга становить 4,2V, індикатор все ще блимає, що означає, що він не повністю заряджений. Повний заряд залежить не тільки від напруги а й від струму, що заливається в акумулятор для чого і потрібно встановити правильно резистор R8 для вашої ємності встановлюваного акумулятора.
