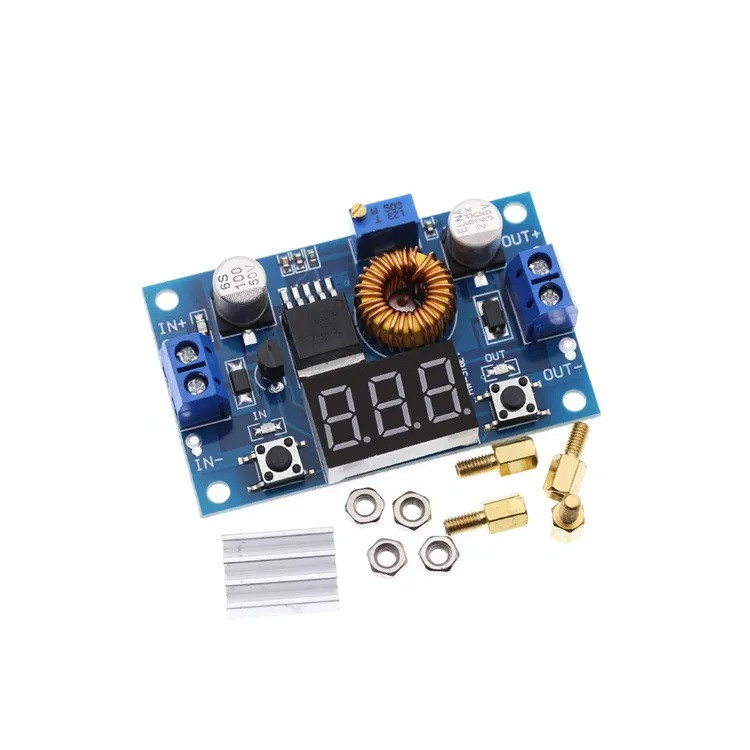

Понижуючий перетворювач напруги DC-DC 4-38V to 1.2–32V 5А, Step-Down конвертер, XL4015E1, з вольтметром

Перетворювач напруги понижуючий DC-DC з вольтметром 5A XL4015

Понижуючий перетворювач на XL4015E1 з регулюванням вихідної напруги, обладнаний вольтметром для індикації вхідної або вихідної напруги дасть змогу швидко та точно керувати слабкострумовими ланцюгами без використання додаткового обладнання, а також проводити моніторинг стану напруги в встановленому ланцюзі.

Він зібраний на високоефективній мікросхемі XL4015E1 і призначений для зниження значення вхідної напруги постійного струму (DC) до заданого значення вихідної напруги постійного струму (DC).

Технічні характеристики:

• Вхідна напруга: 4-38V
• Вихідна напруга: 1.2-32V, у плавному регулюванні
• Вихідний струм: регулюється, максимально 5A
• Вихідна потужність: максимальна 75W
• Робоча температура: від -40 до +85 градусів
• Робоча частота: 300 кГц
• Ефективність перетворення: до 96%
• Захист від перегрівання: автоматично вимикається виходу під час перегрівання
• Захист від зворотної полярності: ні
• Розміри модуля: 66х39х18 мм

Регулювання вихідної напруги відбувається за допомогою високоточного потенціометра. Пристрій призначений для перетворення вхідної постійної напруги на вихідну нижчу постійну напругу з високим коефіцієнтом перетворення. Це оптимальне рішення для живлення пристроїв, що вимагають меншої живильної напруги, ніж напруга блока живлення. На відміну від лінійних стабілізаторів напруги, має низьке тепловиділення й струм споживання.

Плата містить вольтметр, що дає змогу відтворювати вхідну або вихідну напругу. Вольтметр можна ввімкнути або вимкнути за допомогою лівої кнопки (ввімкнення термінала IN). Перемикання зображення вхідної або вихідної напруги здійснюється за допомогою правої кнопки (попередньо терміналу OUT). Про поточний режим зображення інформує відповідний світлодіод на платі.
