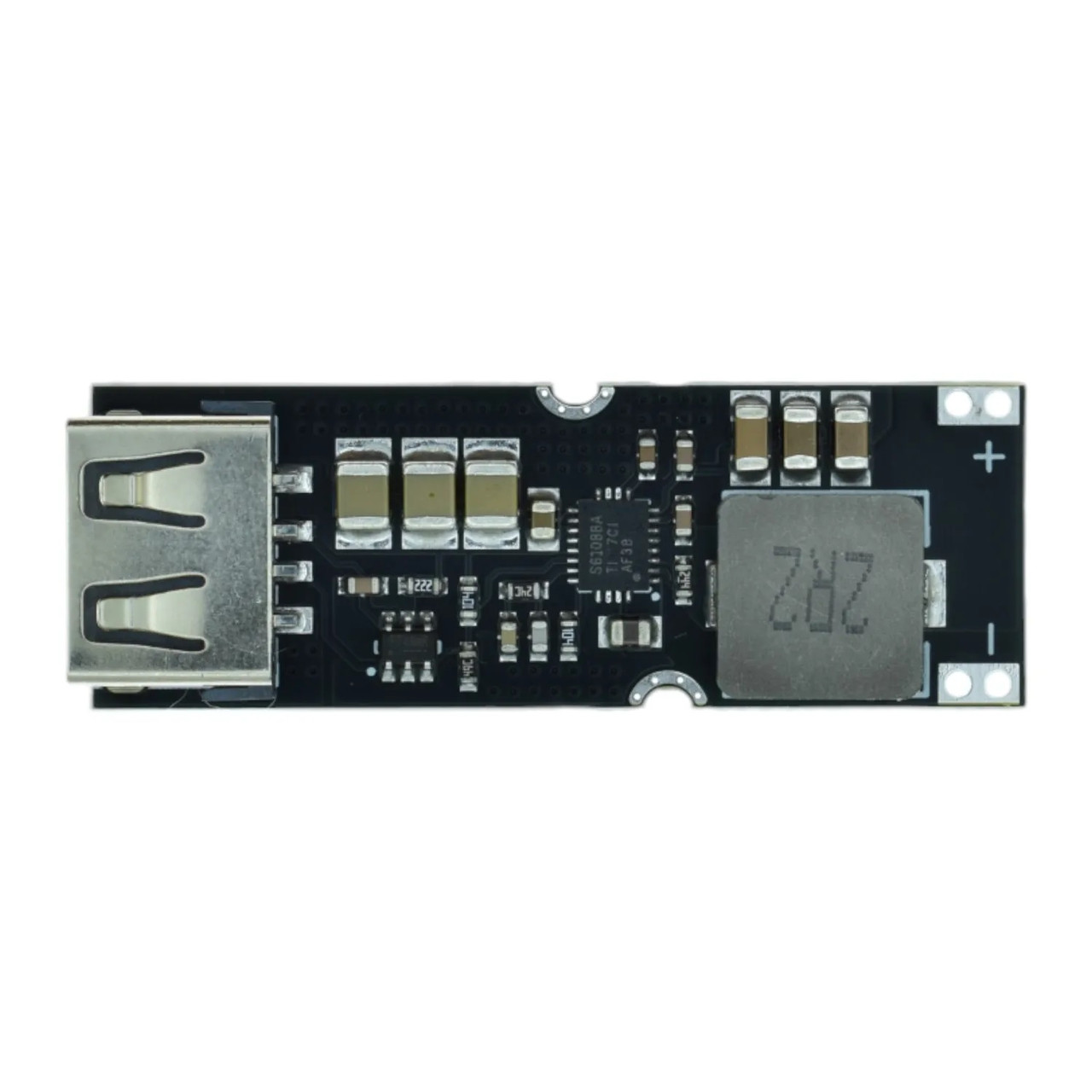

Підвищуючий перетворювач напруги 5–12V, Step-Up DC-DC конвертер, QC3.0 підтримка, TPS61088A

Стабілізатор напруги підвищуючий DC-DC QC3.0 TPS61088

Підвищуючий перетворювач напруги на мікросхемі TPS61088A призначений для створення та ремонту пристроїв швидкої зарядки мобільних телефонів та планшетів, що підтримують таку функцію. Перетворювач підтримує кілька стандартів швидкого заряджання та коректно працює з більшістю сумісних пристроїв. Цей модуль може бути підключений до одноелементної літієвої батареї та підвищує напругу на виході в діапазоні 5В-12В для заряджання пристроїв, таких як мобільні телефони, Ipad, MP3, PSP тощо.

TPS61088 – це повністю інтегрований перетворювач з високою щільністю потужності з опором каналу силового транзистора 11 мОм та випрямляючим перемикачем 13 мОм, який забезпечує ефективне рішення малого форм-фактора для портативних систем. Завдяки широкому діапазону вхідної напруги від 2.7 до 12В. TPS61088 також підтримує програми з одно- або двоелементними літій-іонними батареями. Пристрій має можливість перетворення вхідного струму до 10 А (короткочасно) і здатне подавати вихідну напругу до 12.6 В.

Він використовує адаптивне керування піковим струмом для регулювання вихідної напруги. У разі невеликого навантаження пристрій може вибрати один із наступних двох режимів роботи через контакт MODE. Одним із них є режим PFM, який підвищує ефективність; інший - примусовий режим ШІМ, який дозволяє уникнути проблем із додатком через низьку частоту перемикання. Частота перемикання у режимі ШІМ може регулюватися від 200 кГц до 2.2 МГц за допомогою зовнішнього резистора. Пристрій має захист від перенапруги вихідної напруги (13.2В), захисту від перевантаження струмом і теплового перегріву.

Особливості:

• Підтримка протоколу виходу напруги та струму FCP
• Підтримка Qualcomm QC2.0/3.0 класу A з вихідними напругами 5В, 9В, 12В
• Автоматичне розпізнавання FCP та протоколу швидкої зарядки QC2.0 / QC3.0

Технічні характеристики:

• Висота: 8 мм
• Вхідна напруга: від 2.8 до 4.5V
• Довжина: 16.5 мм
• Максимальний вихідний струм: 5V/3A, 9V/2A, 12V/2A (вихідний струм є адаптивним)
• Максимальний вхідний струм: 8А
• Ширина: 47.5 мм
• Партномери: FP6601Q, TPS61088A
