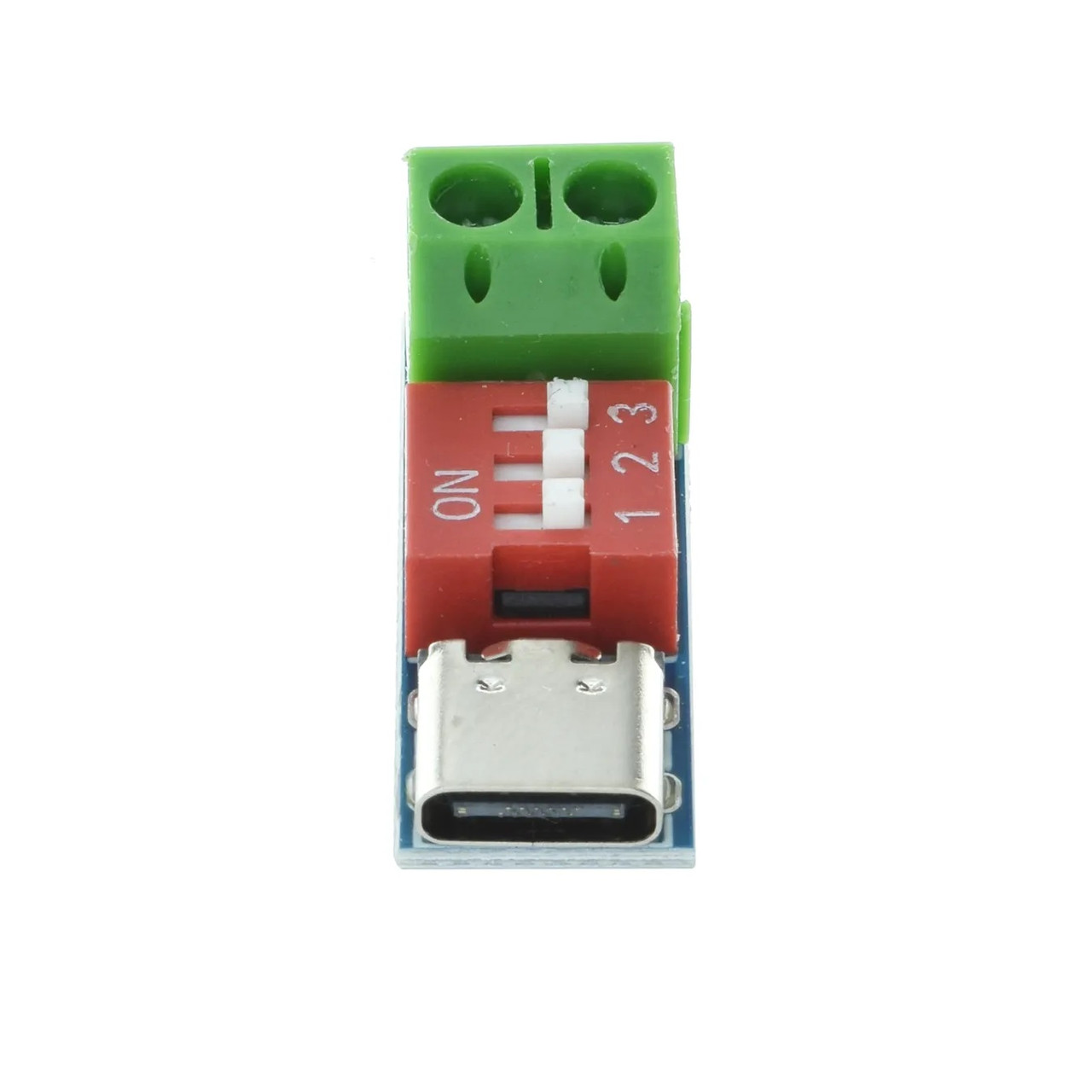

Тригер PD Sink QC CH224K з перемикачем напруги 9V/12V/15V/20V, плата живлення USB-C

Плата тригер живлення CH224K з ручним перемиканням

Плата тригер на базі мікросхеми CH224K яка підтримує протоколи PD (Power Delivery) та QC (Quick Charge) з перемикачем вихідної напруги, який дозволяє встановити будь-яку фіксовану вихідну напругу 9В, 12В, 15В, 20В для живлення роутерів, оптичних терміналів, комутаторів та інших пристроїв від Power Bank що підтримують швидку зарядку.

Переваги даної плати тригера:

• Не потрібно паяти дроти для з'єднання, адже є клемна колодка. Все монтується за допомогою викрутки.
• Одна плата задовольнить будь-які потреби, адже є широкий діапазон вихідної напруги. Перемикання здійснюється за допомогою перемикачів на платі на будь-яку вихідну напругу від 5 до 20 В.

Вибір вихідної напруги буде залежати від зарядного пристрою, який ви будете використовувати або Power Bank:

• Якщо зарядний пристрій підтримує протокол зарядки PD (Power Delivery) (це порт Type-C на зарядному пристрої), то буде функціонувати увесь діапазон вихідної напруги 5В, 9В, 12В, 15В, 20В.
• Якщо зарядний пристрій підтримує протокол QC (Quick Charge) (це порт USB-A на зарядному пристрої), то доступна вихідна напруга буде 5В, 9В, 12В.

За протоколом PD (Power Delivery) та використанням кабеля Type-C - Type-C з вбудованим чіпом E-Mark, плата тригер підтримує потужність 100 Вт.

Підключення:

• В порт Type-C на платі під'єднуєте кабель від зарядного пристрою, а до клемної колодки під'єднуєте дріт з потрібним штекером для пристроїв, які ви хочете живити.
• За допомогою перемикача встановлюєте необхідну вихідну напругу, можна виміряти будь-яким тестером.

Примітка: Плата видасть лише ту напругу, яку підтримує ваш PowerBank або зарядний пристрій. Наприклад, якщо ваш PowerBank підтримує максимальну напругу 12В, то плата-тригер також видасть лише 12В і не зможе видати 20В або 15В.
