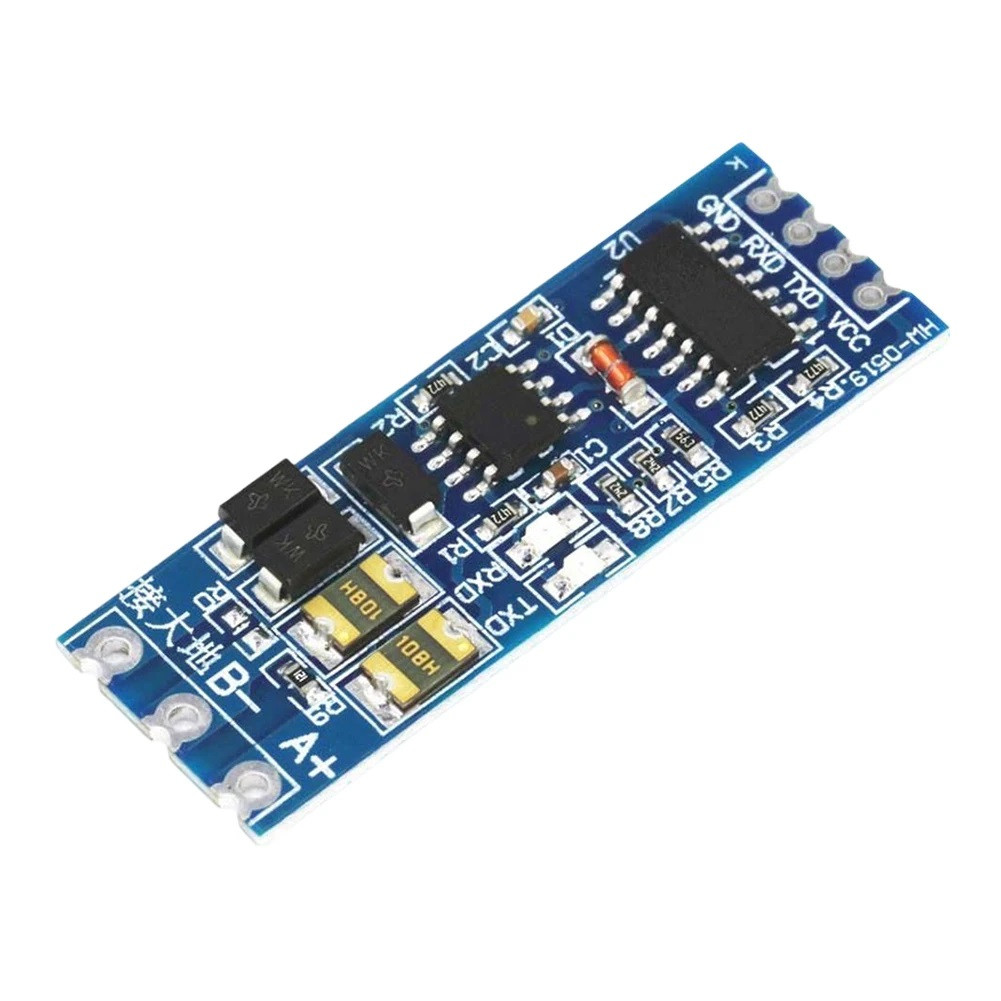

Модуль перетворення TTL у RS-485 з автокеруванням, конвертер UART–RS485 для Arduino/STM32, 3.3–5V

Транссивер RS-485 TTL–UART конвертер

Цей модуль призначений для перетворення сигналів рівня TTL (UART) у сигнали інтерфейсу RS485 і навпаки. Ідеально підходить для систем автоматизації, промислових контролерів, IoT-проектів та будь-яких застосувань, де потрібна надійна передача даних на великі відстані.

Основні переваги:

• Надійний захист та антизашумлення: Завдяки продуманому захисту та екрануванню забезпечується стабільна передача навіть в умовах підвищених електромагнітних перешкод.
• Зручність розробки: Стандартне розведення з кроком 2,54 мм полегшує монтаж та вторинну розробку.
• Підтримка передачі на великі відстані: Вбудований узгоджувальний резистор на 120 Ом (вмикається перемичкою R0) дозволяє передавати сигнал до 1000 м (рекомендовано до 800 м без підсилювачів).
• Підтримка багатоточкової комунікації: Можливість підключення до 128 пристроїв на одній шині.
• Сумісність з 3,3 В і 5,0 В живленням і сигналами: Працює з мікроконтролерами будь-якого рівня напруги.
• Гарячий обмін: Підтримка гарячої заміни без перешкод у лінії зв'язку.
• Автоматичне керування напрямком передачі: Не потребує ручного перемикання між передачею і прийомом.
• Індикація RXD/TXD: Світлодіоди передавання і приймання даних для зручної діагностики.

Технічні характеристики:

• Робоча напруга: 3,0–5,5 В
• Інтерфейс: TTL ↔ RS485
• Робоча температура: від -40℃ до +85℃
• Розмір модуля: 43×16 мм
• Товщина плати: 0,8 мм (може використовуватись як дочірня плата)
• Вага: 2 г
• Підтримка середовищ з підвищеною завадостійкістю
