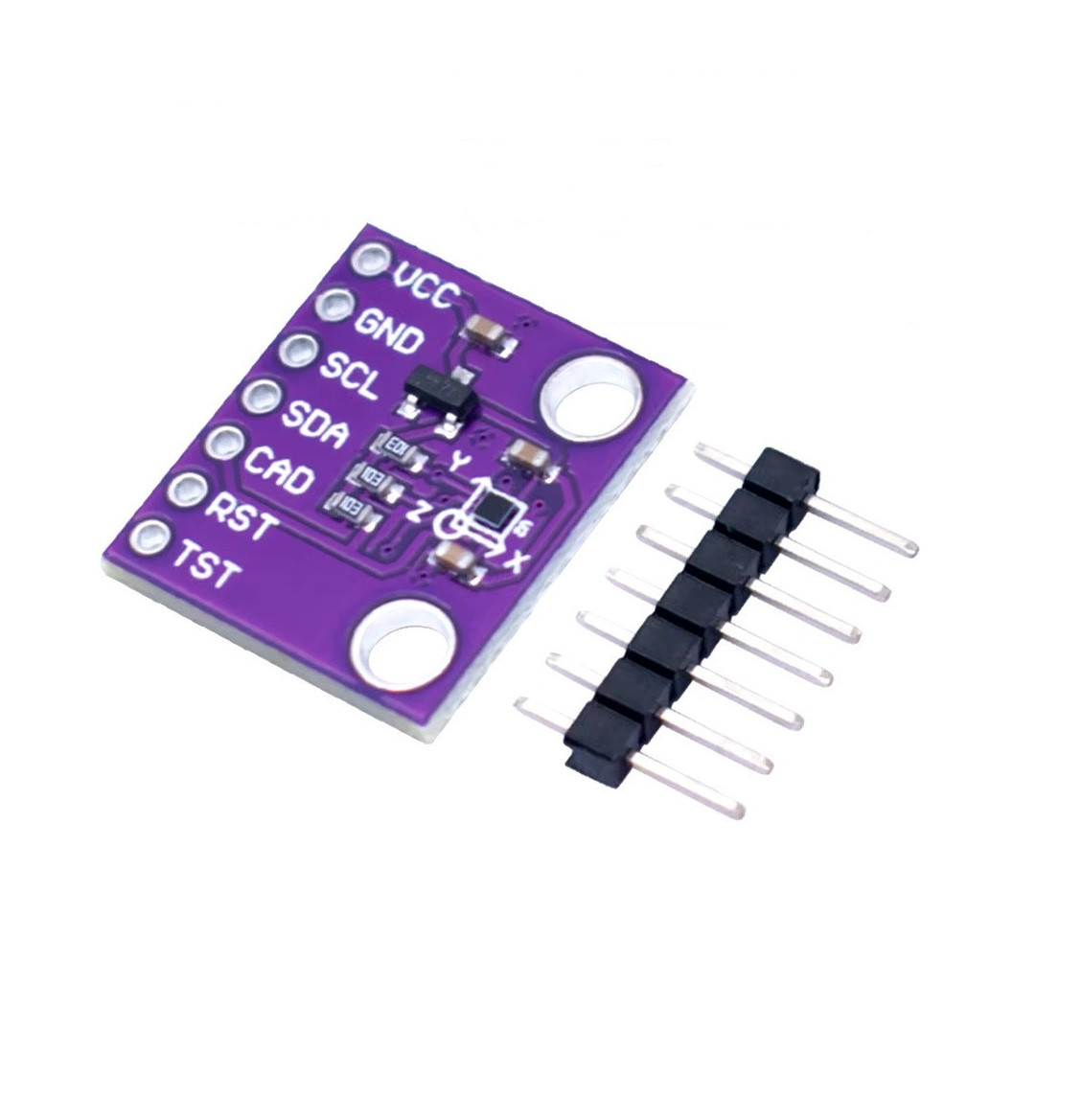

Сенсор геомагнітного поля AK09911C, 3-осьовий Hall-компас, цифровий датчик орієнтації для DIY

Модуль геомагнітного датчика Холла AK09911C

Модуль геомагнітного датчика Холла AK09911C – це високочутливий 3-осьовий магнітометр, який забезпечує точне вимірювання магнітного поля для орієнтації у просторі.

Особливості:

• Технологія датчика Холла: Високочутливий тривісний електронний компас, призначений для застосування у навігаційних системах.
• 3-осьовий магнітометр: Здатен вимірювати магнітні компоненти по трьох осях, що забезпечує точність орієнтації.
• Вбудований ADC: Вбудований аналогово-цифровий перетворювач забезпечує отримання точних даних магнітного поля.
• Роздільна здатність: 14-бітні дані для кожного з трьох осьових магнітних компонентів.
• Чутливість: Висока чутливість 0,6 μT/LSB забезпечує точне вимірювання магнітного поля навіть у слабких полях.
• Інтерфейси зв'язку: Підтримує інтерфейси I2C та послідовний інтерфейс, з режимами стандартної, високої та надвисокої швидкості (до 2,5 МГц).
• Режими роботи: Підтримує різні режими, включаючи вимкнення, одноразове та безперервне вимірювання, самоперевірку.
• Контроль переповнення: Захист від переповнення магнітного датчика для забезпечення стабільності.
• Вбудований тактовий генератор: Забезпечує стабільну роботу датчика.

Переваги:

• Висока точність орієнтації завдяки трьом вимірювальним осям.
• Широкий діапазон робочих температур від -40°С до +85°С
• Просте підключення через стандартний інтерфейс I2C.
• Компактні розміри та низьке енергоспоживання.

Технічні характеристики:

• Чіп: AK09911C
• Напруга живлення: 3-5V
• Інтерфейс: I2C, послідовний інтерфейс
• Режими роботи: вимкнення, одноразове та безперервне вимірювання, самоперевірка, доступ до ПЗУ
• Роздільна здатність: 14 біт на кожну вісь
• Чутливість: 0,6 μT/LSB
• Робоча температура: -40°С до +85°С
• Розміри: 19х16.5 мм
• Вага: 2.10 г
