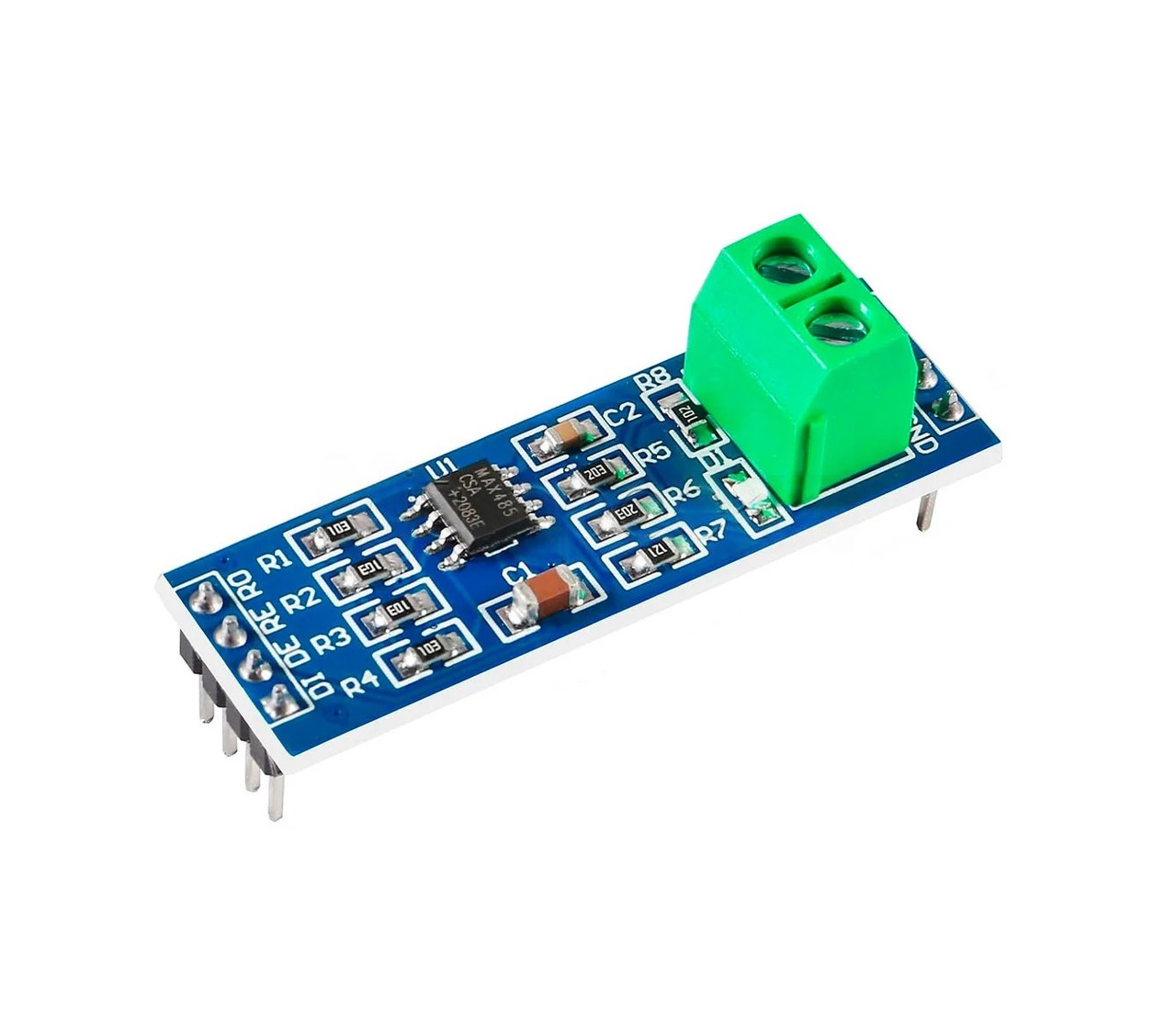

Модуль перетворення TTL у RS-485 MAX485, конвертер для Arduino/STM32, мікроконтролерів, UART–RS485

Транссивер RS-485 MAX485 TTL–UART конвертер

Модуль MAX485 слугує перетворювачем сигналів між логічним рівнем TTL, який використовують мікроконтролери та інші цифрові пристрої, і стандартним інтерфейсом RS-485, призначеним для надійної передачі даних на великі відстані по диференційній (збалансованій) лінії.

Основне призначення модуля — забезпечення зручного з'єднання між пристроями, які працюють з різними логічними рівнями. Він може працювати як передавач та приймач RS-485 сигналів. Найбільш поширеним застосуванням таких модулів є забезпечення зв'язку між мікроконтролерами або Arduino та зовнішніми пристроями, наприклад, датчиками, дисплеями, реле та іншими промисловими або домашніми пристроями.

Особливості:

• Оснащений чіпом MAX485 — низькопотужний приймач-передавач з керованою швидкістю наростання сигналу для стабільного RS-485 зв’язку.
• Має двоконтактну клему з кроком 5.08 мм, що забезпечує зручне підключення лінії RS-485.
• Усі виводи чіпа виведені на пінхедери, що дозволяє легко керувати передачею/прийомом із мікроконтролера.
• Підтримка швидкості передачі даних до 2.5 Мбіт/с.
• Захист від короткого замикання та перевантаження на лініях RS-485.
• Ізоляція TTL та RS-485 зовнішніх інтерфейсів.
• Підтримка диференційного сигналу RS-485.

Технічні характеристики:

• Модель: HW-97
• Вхідна напруга: 3.3 — 5 В
• Швидкість передачі: 2.5 Мбіт/сек
• Розміри: 46х12 мм
• Діапазон робочої температури: 0 °С ... + 70 °С
