Реле з таймером DC 5-36V LED XY-J02, USB, цифрова затримка, тригер, циклічний таймер для DIY

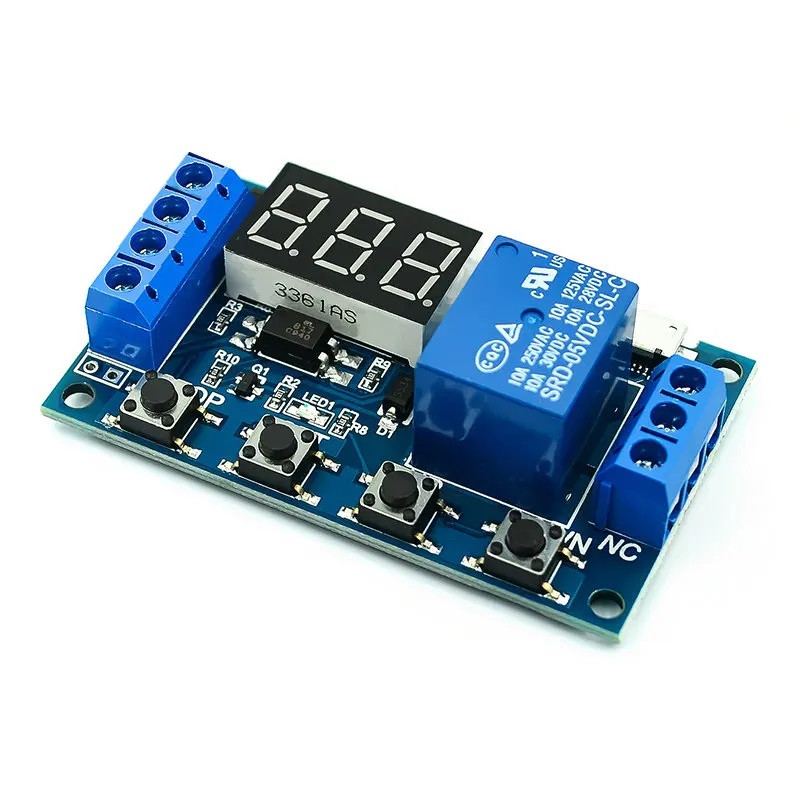

Модуль реле часу програмований XY-J02

Багатофункціональний модуль таймера-реле призначений для керування живленням різних пристроїв у заданий проміжок часу. Має широкі можливості налаштування, високу надійність та зручний інтерфейс. Ідеально підходить для DIY-проектів, автоматизації, контролю двигунів, освітлення тощо.

Характеристики:

• Вхідна напруга: 5–36 В постійного струму
• Сигнал запуску (тригер): активний високий рівень від 3.0 В до 24 В. Модуль оснащений оптоізоляцією, що значно підвищує стійкість до електромагнітних завад. За потреби можна об’єднати "землю" модуля та джерела сигналу
• Вихідна потужність: постійний струм 5–36 В; при кімнатній температурі безперервний струм — до 15 А, потужність — до 400 Вт. При покращеному відведенні тепла — максимальний струм до 30 А
• Робочий струм: до 50 мА
• ​Споживання в режимі очікування: ~20 мА
• ​Температурний діапазон: -40°C до +85°C
• Розміри: 60×34×12 мм​
• Інтерфейс живлення: micro-USB
• Живлення та навантаження мають однакову полярність (активний вихід)

Функціональні можливості:

• ​Керування вмиканням/вимиканням без обмежень по кількості циклів
• ​Безшумна робота без іскріння чи електромагнітних перешкод
• ​Високий ресурс у порівнянні з електромагнітними реле
• Подвійний MOSFET з низьким опором і високою пропускною здатністю
• ​Оптоізоляція для підвищеного захисту від завад
• Функція аварійної зупинки (STOP) та захист від переполюсування
• ​Автозбереження параметрів після вимкнення живлення

Режими роботи (P1–P4):

• P1.1–P1.3 – одноразове вмикання на заданий час з різними реакціями на повторний тригер
• P2 – пауза перед вмиканням навантаження
• P3.1 / P3.2 – циклічне вмикання/вимикання з можливістю задавати кількість повторів
• P4 – утримання реле при наявності сигналу, таймер запускається після зникнення сигналу

Примітка: Вихідна напруга дорівнює вхідній — враховуйте при підключенні навантаження. Клеми DC+ і Load+ з’єднані всередині модуля, DC- та Load- з’єднувати не можна, інакше навантаження не буде вимикатися
