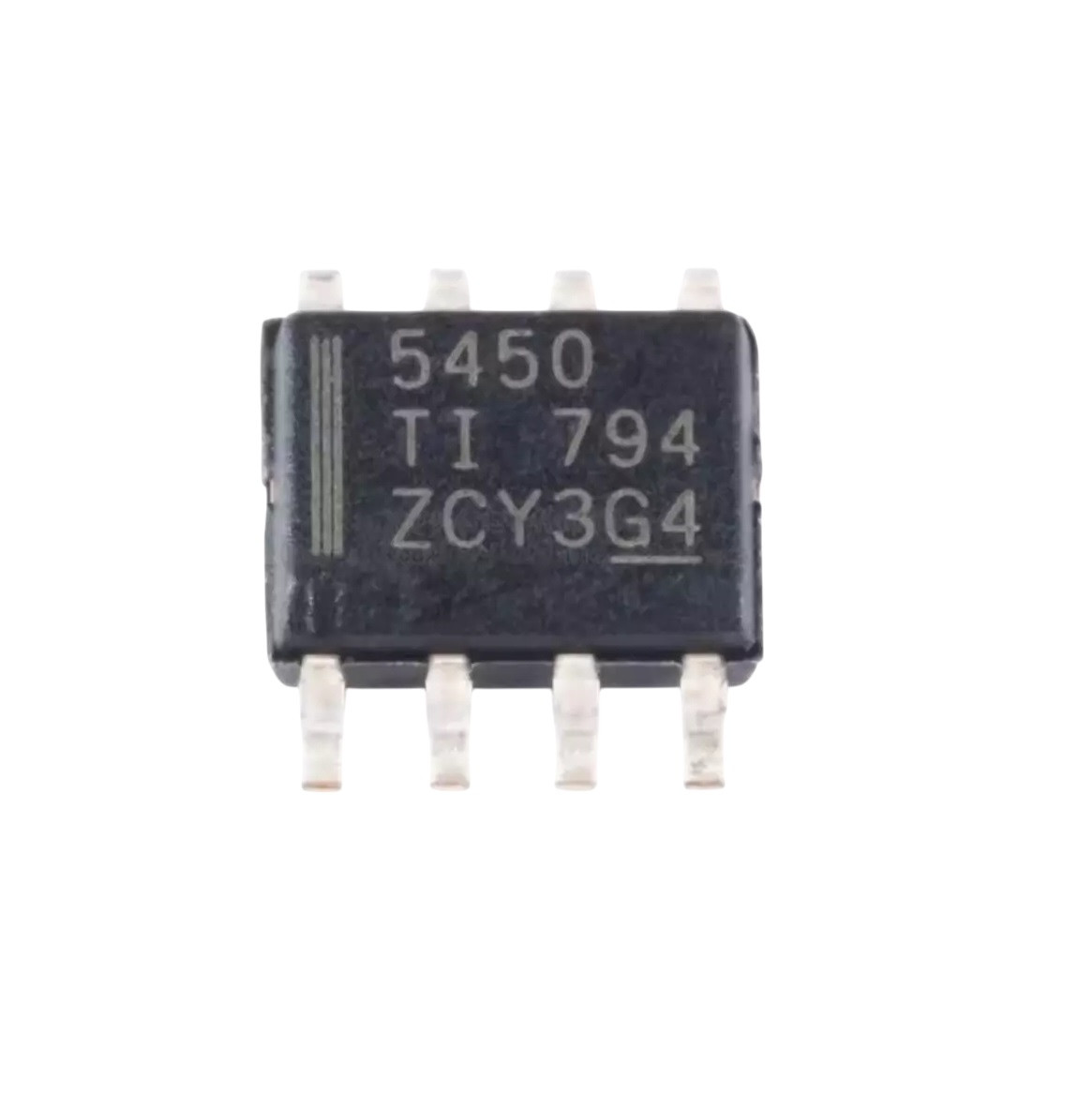

Контролер перетворювача напруги TPS5450 TPS5450DDAR, мікросхема SMD

Мікросхема TPS5450DDAR

TPS5450 (TPS5450DDAR) є високоефективною мікросхемою, яка використовується в понижуючих перетворювачах напруги. Вона відповідає за ефективне зниження вхідної напруги до бажаного рівня, забезпечуючи стабільне живлення для різних електронних пристроїв. Завдяки своїй конструкції, дана мікросхема дозволяє досягти високої ефективності перетворення та зменшити теплові втрати, що робить її популярним вибором у багатьох застосуваннях.

Дана мікросхема має вбудований захист UVLO, який утримує пристрій у вимкненому стані, якщо напруга живлення VIN менша за порогове значення. Після перевищення цього порогу активуються внутрішні ланцюги, і запускається повільний старт. При падінні VIN нижче порогу зупинки, пристрій припиняє роботу.

Характеристики:

• Виробник: TEXAS INSTRUMENTS (TI);
• Партномер: TPS5450DDAR;
• Тип корпусу мікросхеми: ЕSOP-8. ESOP означає Extended Small Outline Package, що є варіантом корпусу, який має компактні розміри та дозволяє зберігати високу щільність розміщення компонентів на друкованій платі;
• Робоча температура: -40℃~+150℃;
• Функція: Step-Down, перетворення вхідної напруги на нижчу вихідну напругу;
• Вхідна напруга: 5,5V ~ 36V;
• Вихідна напруга (мін./фіксована): 1,221V;
• Вихідна напруга (макс.): 31,32V;
• Вихідний струм: 5А;
• Частота перемикання: 500 кГц, що забезпечує високу швидкість реакції регулятора та дає змогу використовувати менші розміри зовнішніх пасивних компонентів (індуктивностей та конденсаторів). Це сприяє зменшенню загальних габаритів перетворювача та підвищенню ефективності в компактних SMD-дизайнах. Частота 500 кГц також дозволяє досягти хорошого балансу між ефективністю перетворення та рівнем електромагнітних завад (EMI).
