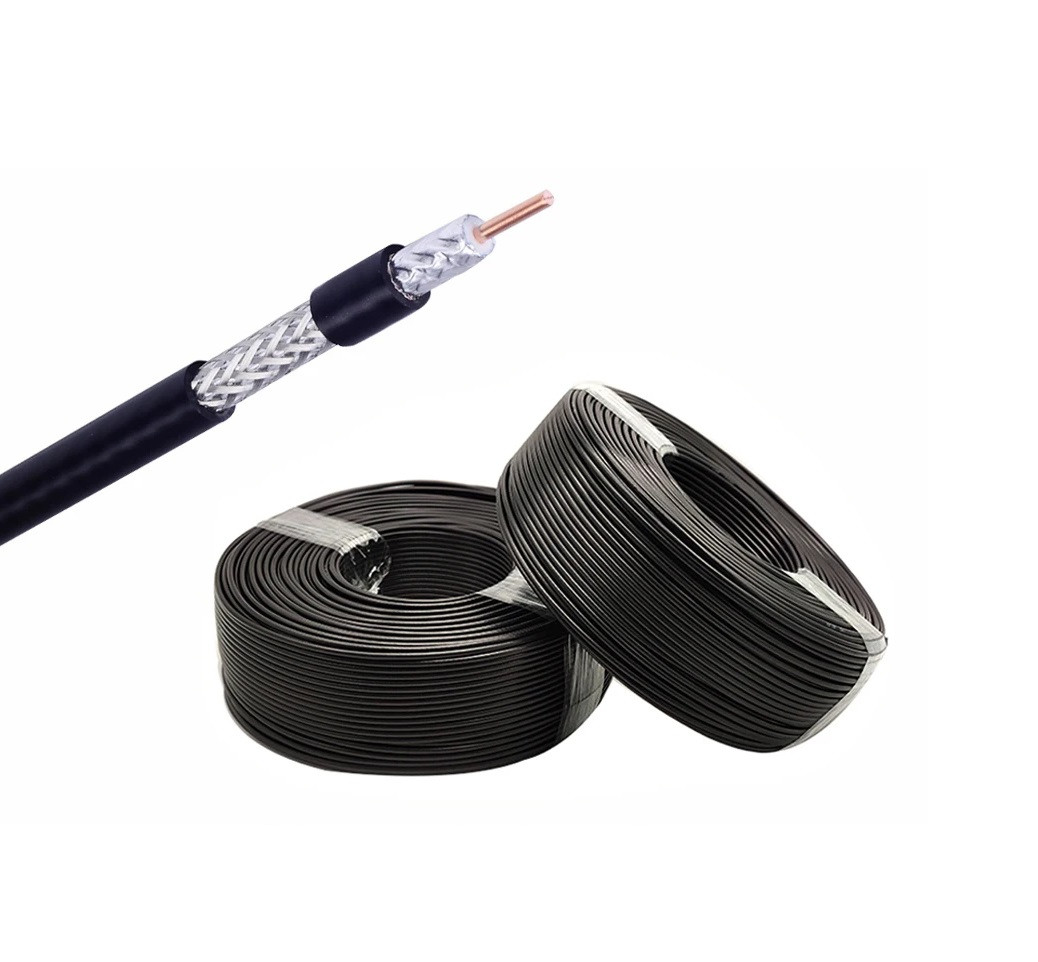

Кабель коаксіальний LMR-240, 50 Ом, 1м, з низькими втратами

Коаксіальний кабель LMR240

Кабель LMR-240 — це високоякісний коаксіальний кабель, розроблений для забезпечення мінімальних втрат сигналу при передачі даних та передачі радіочастот. Він часто використовується в телекомунікаційних системах, радіоелектроніці, а також в різноманітних бездротових комунікаційних рішеннях. Перевагами LMR-240 є: гнучкість, його простіше прокладати в порівнянні з товстішими типами (наприклад, LMR400), сумісність з багатьма RF-конекторами (типу N, SMA, TNC тощо), низькі втрати сигналу на середніх відстанях (до 15-20 м без підсилення).

Характеристики:

• Тип кабелю: коаксіальний;
• Опір: 50 Ом;
• Зовнішній діаметр: 6.1 мм;
• Довжина: 1 м;
• Застосування: для подачі сигналу з мінімальними втратами між антенами, підсилювачами GSM (4G), засобами військового зв’язку;
• Екранування: фольга + мідне обплетення (~90%);
• Ємність: 79 пФ/м (± 3);
• Швидкість поширення сигналу: 82%;
• Мінімальний радіус вигину: 61.5 мм;
• Максимальна допустима напруга сигналу: 1500 В;
• Максимальна частота сигналу: 6000 МГц;
• Коефіцієнт стоячої хвилі (VSWR): ≤ 1.25. Це означає, що лише 1–2% сигналу відбивається назад.
• Температурний діапазон: -40°C +80°C.

Максимальне затухання (дБ / 100 м):

• При 100 МГц: 7.46 дБ 100 м
• При 400 МГц: 15.1 дБ / 100 м
• При 900 МГц: 25.45 дБ / 100 м
• При 1800 МГц: 33.32 дБ / 100 м
• При 2000 МГц: 36.7 дБ / 100 м
• При 2500 МГц: 43.78 дБ / 100 м
• При 3000 МГц: 48.31 дБ / 100 м
• При 6000 МГц: 71.22 дБ / 100 м

Чим вища частота — тим більше затухання, тобто втрати сигналу.
