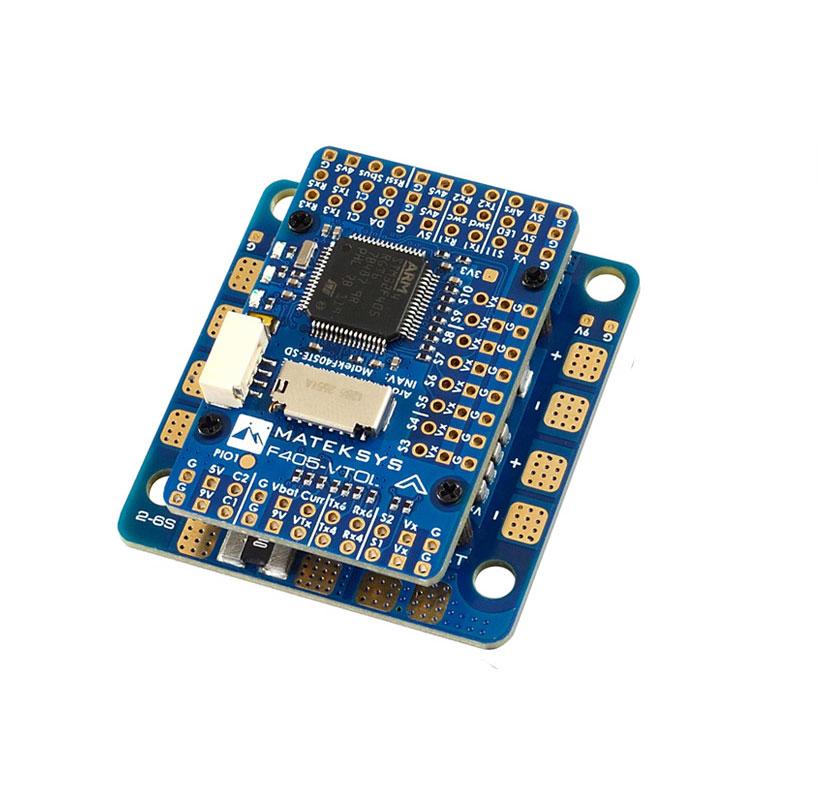

Політний контролер Matek F405-VTOL для крил, сумісний з Ardupilot, INAV, для БПЛА літакового типу

Політний контролер Matek F405 для дронів типу літаючого крила

Характеристики контролера:

• Процесор: STM32F405RGT6
• Гіроскоп: ICM42688p
• Барометр: SPL06-001
• OSD: AT7456E
• Blackbox: слот для карти MicroSD
• UART порти: 6xUarts, 1xSoftserial_Tx (INAV)
• I2C порти: 1
• PWM виходи: 12
• PINIO: 1 (запасний)
• ADC: 4 (RSSI, Vbat, Current, AirSpeed)
• Подовжувач USB / Beep з Type-C (USB2.0)
• Вбудований інвертор на UART2-RX для входу SBUS
• Вхід подвійної камери з можливістю перемикання
• Кріплення: 25x25 мм - Φ2 мм, 35x35 мм - Φ4 мм
• Розміри: 45x42x15 мм
• Вага: 25 г (з адаптером USB/зумер)

​Характеристики вбудованого PDB:

• Вхідна напруга: 6.8-30V (2-6S LiPo)
• Сенсорний резистор: 100 А (постійно), 220 А (пік)
• 5хESC, загальний постійний струм 100 А
• Підтримує безперервне навантаження до 100 А на панелі ESC поблизу резистора датчика струму
• Підтримка безперервного навантаження до 30 А та пікового значення 50 А на кожній панелі ESC
• Дільник напруги батареї 1K:20K (Шкала 2100 в INAV, BATT_VOLT_MULT 21.0 в ArduPilot)
• Датчик струму: 220 A, 3.3 В ADC (Шкала 150 в INAV, 66,7 A/V в ArduPilot)
• Вихід BEC 5V: призначений для контролера польоту, приймача, екранного меню, камери, бузера, світлодіодної стрічки 2812, модуля GPS, AirSpeed; постійний струм: 2А
• Вихід BEC 9В/12V: призначений для відеопередавача, камери, підвісу тощо; постійний струм: 2А. Опція 12V з перемичкою.Для стабільного виходу 9V/12V вхідна напруга має > вихідної напруги +1V
• Вихід BEC 3,3V: призначений для модуля Baro / Compass і зовнішніх периферійних пристроїв 3,3V; лінійний регулятор; постійний струм: 200 mA
• Вихід BEC Vx: призначений для сервоприводів. Регульована напруга: 5V за замовчуванням, 6V або 7,2V за допомогою замикання спеціальних контактів на польотному контролері. Безперервний струм: 8А, піковий 10А. Для стабільного виходу Vx вхідна напруга має бути > напруги Vx +1V

Комплектація:

• 1x F405-VTOL
• 1x Подовжувач USB (Type-C)/Beep (пасивний бузер) + кабель JST-SH-6P на JST-SH-6P 20 см для подовжувача USB
• 1x 20 см кабель JST-GH-4P — JST-GH-4P для порту I2C
• 1x Конденсатор Rubycon ZLH 35V 470uF
• 1х Контакти Dupont 2,54 (плата постачається розпаяною)
