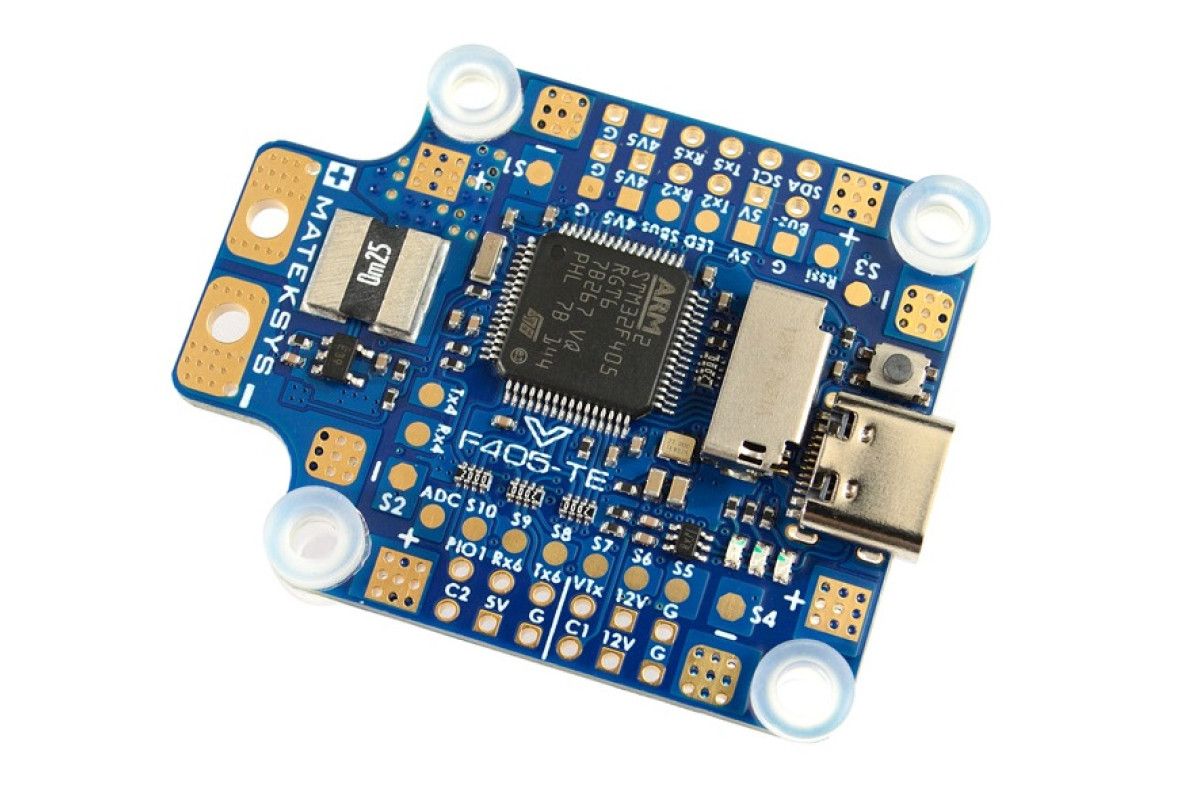

Політний контролер Matek F405-TE для крил, сумісний з Ardupilot, INAV, для БПЛА літакового типу

Політний контролер Matek F405 для дронів типу літаючого крила

Політний контролер Matek F405-TE — це високоякісний контролер, призначений для використання в моделях крил, з розміром монтажних отворів 30.5x30.5mm, що відповідає стандарту F4. Він підтримує програмні платформи, такі як Ardupilot та INAV.

Даний контролер оснащений потужним мікроконтролером STM32F405 з тактовою частотою 168 МГц, що забезпечує високу швидкість обробки даних та точність управління. Він має вбудовану IMU для стабільного контролю польоту, а також підтримує різноманітні периферійні підключення, включаючи GPS, барометр та інші датчики для точного навігаційного контролю. Модель F405-TЕ має ряд вбудованих функцій, таких як OSD, що дозволяє відображати важливу інформацію на відеоекрані в реальному часі, і PWM/Servo виходи для підключення зовнішніх пристроїв.

Характеристики контролера:

• Процесор: 168MHz STM32F405RET6
• Гіроскоп: MPU6000 (SPI)
• Барометр: DPS310 (I2C)
• OSD: BetaFlight OSD на AT7456E (SPI)
• Blackbox: слот MicroSD (SPI)
• Інтерфейс: VCP, 6xUarts, 1xSoftserial_Tx
• PWM виходи: 9 (7 виходів Dshot, сумісних з BF/INAV)
• I2C: 2
• ADC: 3 (VBAT, Current, RSSI)
• RX6: 4 (по одному на кут) для телеметрії BLheli_32 ESC
• ESC power/signal: 4
• Контакти для 4in1 ESC Signal/GND: G/S1/S2/S3/S4
• Світлодіоди: 3. Робочий статус: синій, червоний. Індикатор 3.3V: червоний
• Вбудований інвертор для SBUS (UART2-RX)
• PPM/UART загальний: UART2-RX
• Vbat фільтр вихід для живлення VTX
• Керування камерою: підтримується
• Протокол Smartaudio і Tramp VTX: підтримується
• Протокол OSD DJI FPV: підтримується
• Світлодіодна стрічка WS2812: підтримується
• Біпер: підтримується
• RSSI: підтримується
• Монтажні отвори: 30.5x30.5 мм, Φ4мм з проставками Φ3мм
• Розмір: 36x46 мм
• Вага: 10 г

Характеристики вбудованого PDB:

• Вхідне живлення: 6~36V (2~8S LiPo) із захистом від сплесків напруги
• Конфігурація: 4 комплекти виходів по 35A (макс. 4x46A)
• BEC: 5V 2A (макс. 3A)
• LDO-регулятор 3.3V: макс. 200mA
• Датчик струму: 184A (шкала 179 в INAV/BF)
• Датчик напруги батареї: 1K: 10K

Комплектація:

• 1x F405-TE
• 6х Силіконові проставки від M4 до M3
• 1x Конденсатор Rubycon ZLH 35V/470uF (з низьким ESR)
