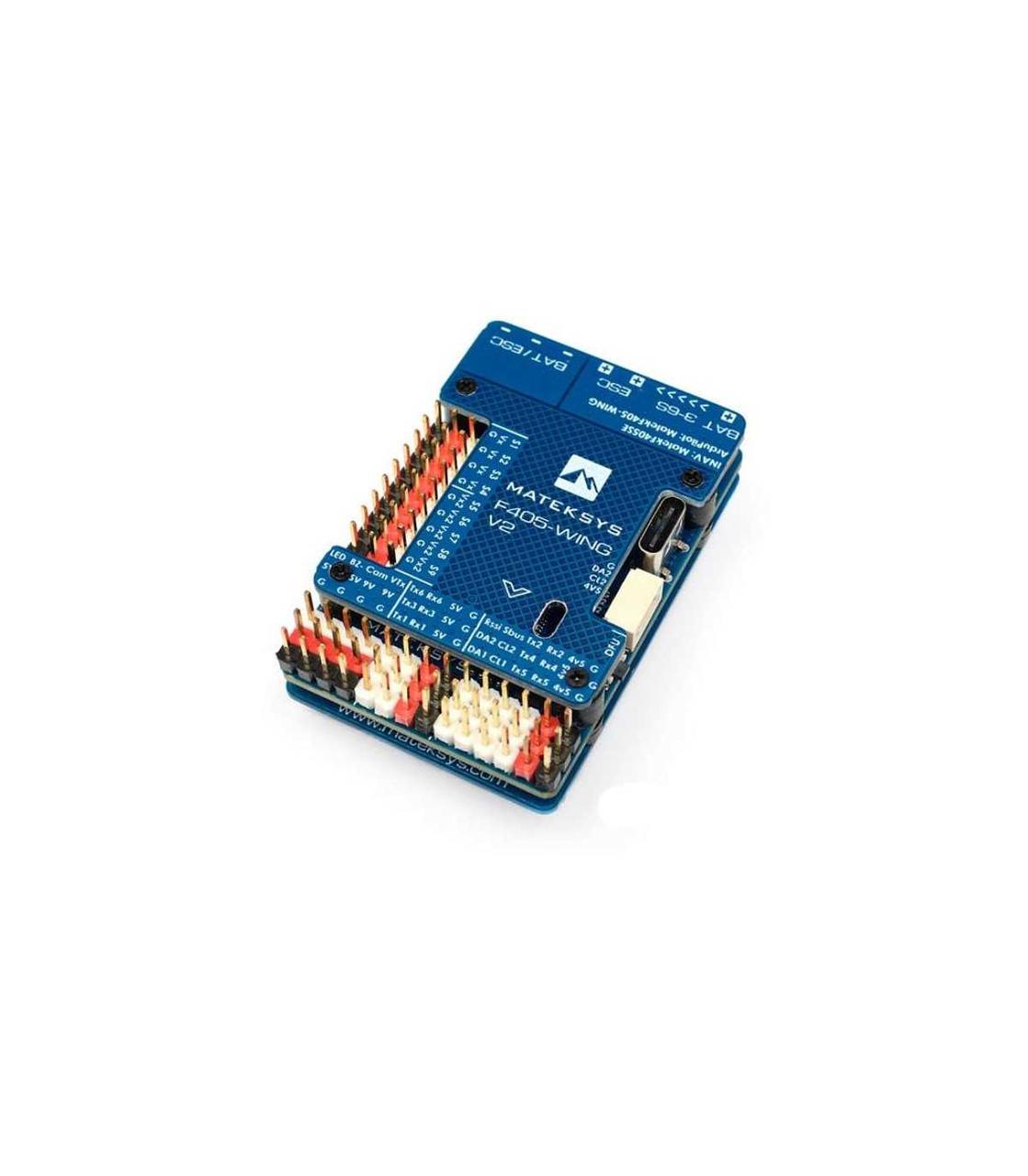

Політний контролер Matek F405 WING V2 для крил, сумісний з Ardupilot, INAV, для БПЛА літакового типу

Політний контролер Matek F405 для дронів типу літаючого крила

ХарактеристикиMatek F405 WING V2 FC board:

• MCU: 168 МГц, STM32F405RGT6, 1 МБ флеш-пам'яті
• IMU: MPU6000 (SPI1)
• Барометр: DPS310
• ​OSD: AT7456E
• Blackbox: роз'єм MicroSD
• UART виходи: 6
• Повноцінний Softserial-TX (INAV): 1
• I2C порти: 2
• ADC: 3 (VBAT, Current, RSSI)
• Вбудований інвертор UART2-RX для входу SBUS: є
• Світлодіодна стрічка WS2812: так
• Вихід для пищалки: є
• RSSI: є
• Інтерфейс: USB Type-C (USB2.0)
• Прошивка: iNAV
• Мета INAV: MATEKF405SE (INAV 6.0 або новіша)
• ArduPilot: MatekF405-Wing (ArduPlane 4.4 або новіша версія)
• Кріплення: 30,5х30,5 мм, Φ4 мм з втулками Φ3 мм
• Розміри: 54х36х13 мм
• Вага: 25 г

​Характеристики PDB:

• Діапазон вхідної напруги: 9~30V (3~6S LiPo) із захистом TVS
• Датчик струму: 220A, 3,3V ADC (Шкала INAV 150, ArduPilot 66,7 A/V)
• Датчик напруги батареї (вольтметр): 1k: 10k (шкала 1100 в INAV, BATT_VOLT_MULT 11.0 в ArduPilot)
• PDB/резистор вимірювання струму: 100A безперервний, 220A імпульсний
• Вихід BEC 5V: призначений для контролера польоту, приймача, екранного меню, камери, зумера, 2812 світлодіодної стрічки, модуля GPS, AirSpeed; безперервний струм: 2А.
• Вихід BEC Vx: призначений для сервоприводів. Регульована напруга: 5V за замовчуванням, 6V/7.2V за допомогою перемички; безперервний струм: 5А. Для стабільного виходу Vx вхідна напруга повинна бути > напруги Vx +1V.
• Вихід BEC 3.3V: призначений для зовнішніх периферійних пристроїв 3,3V; лінійний регулятор; безперервний струм: 200mA.
• Вихід BEC 9V/12V: призначений для відеопередавача, камери, підвісу; безперервний струм: 2А, за допомогою перемички: 12V. Для стабільного виходу 9V/12V вхідна напруга повинна бути вище вихідної напруги +1V.

Комплектація:

• 1х Matek F405 WING V2
• 1x 20 см кабель JST-GH-4P до JST-GH-4P для порту I2C
• 1х Контакти Dupont 2,54 (плата постачається розпаяною)
