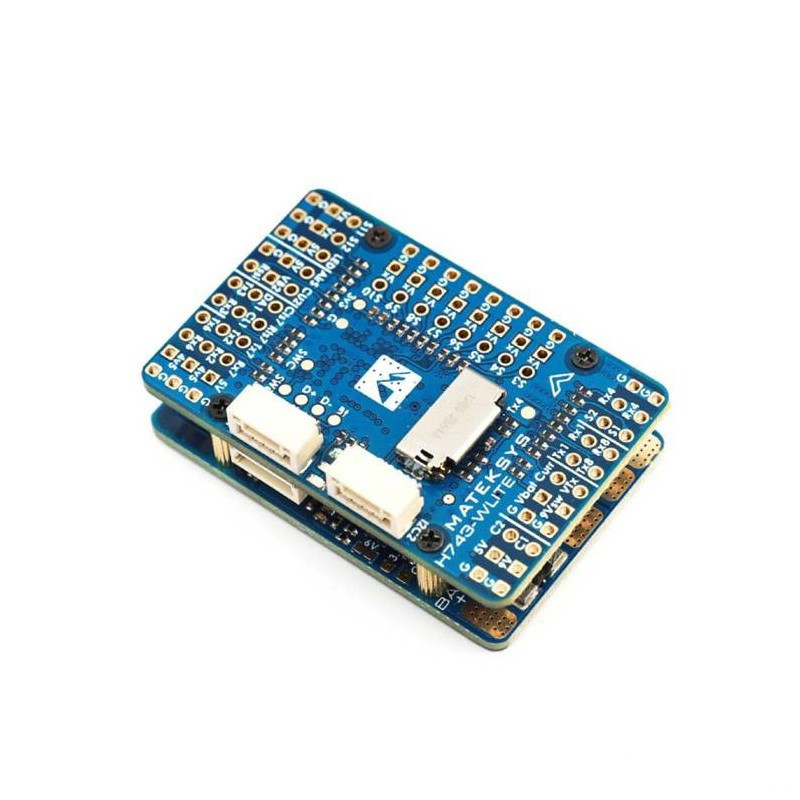

Політний контролер Matek H743-WLITE для крил, сумісний з Ardupilot, INAV, для БПЛА літакового типу

Політний контролер Matek H743-WLITE для дронів типу літаючого крила

Характеристики FC H743-WLITE:

• Процесор: STM32H743VIH6, 480MHz, 512KB RAM, 2MB Flash
• Акселерометр / гіроскоп: ICM42688-P
• Барометр: DPS310 (I2C2)
• OSD: AT7456E
• Blackbox: MicroSD card slot (SDIO)
• Порти UART: 7 (1,2,3,4,6,7,8) із вбудованою інверсією
• PWM виходи: 13 (включаючи світлодіодний майданчик)
• ADC (АЦП): 6 (VBAT, Current, RSSI, Analog AirSpeed, VB2, CU2)
• Світлодіоди: 3 для FC STATUS (Blue, Red) та 3.3V індикатор (Red)
• I2C порти: 2
• CAN порт: 1
• Подовжувач USB Type-C / пищалка
• Входи, що перемикаються, для використання двох камер
• Високоточний датчик струму, діапазон 220А
• Дільник напруги ADC VB2: 1K: 20K
• Дільник напруги ADC AirSpeed: 20K: 20K
• Управління INAV TR/SA VTX: є
• Прошивка: INAV: MATEKH743; ArduPilot: MATEKH743
• Кріплення: 25 x 25 мм, діаметр отворів 2 мм
• Розміри: 44x29x14.5 мм
• Вага: 22 г (з USB/buzzer адаптером)

Характеристики PDB:

• Діапазон вхідної напруги: 6.8~30V (2~6S LiPo)
• Вихід для ESC: 1
• Датчик напруги акумулятора 1K:20K (масштаб 2100 в INAV, BATT_VOLT_MULT 21.0 в ArduPilot)
• Датчик струму: 220A, 3.3V ADC (шкала 150 в INAV, 66.7 A/V в ArduPilot)
• Резистор вимірювання струму: 90A безперервний, 220A імпульсний
• Вихід BEC 5V: призначений для польотного контролера, приймача, OSD, камери, пищалки, 2812 LED світлодіодного модуля, GPS модуля, AirSpeed датчика; безперервний струм: 2A, (макс.3A)
• Вихід BEC 9V/12V: призначений для відеопередавача, FPV камери, стабілізатора та ін.; безперервний струм: 2A, (макс.3A). Опція 12V з перемичкою: для стабільного виходу 9V/12V вхідна напруга має бути > вихідної напруги +1V
• Вихід BEC Vx: призначений для сервоприводів; регульована напруга: 5V за замовчуванням, 6V або 7.2V за допомогою перемички; безперервний струм: 8А (макс. 10А). Для стабільного виходу Vx напруга повинна бути > Vx напруги +1V
• Вихід BEC 3.3V output: призначений для модуля Baro/Compass та зовнішньої 3.3V периферії; лінійний регулятор; безперервний струм: 200mA

Комплектація:

• 1x Контролер польоту Matek H743-WLITE
• 1x Подовжувач USB (Type-C) / Пищалка (пасивний)
• 1x кабель 20см з JST-SH-6P на JST-SH-6P для USB адаптера
• 2x кабель 20см з JST-GH-4P на JST-GH-4P для CAN та I2C порту
• 1x Конденсатор Rubycon ZLH 35V 470uF
• 1х набір роз'ємів Dupont 2.54 (роз'єми не припаяні до плати)
