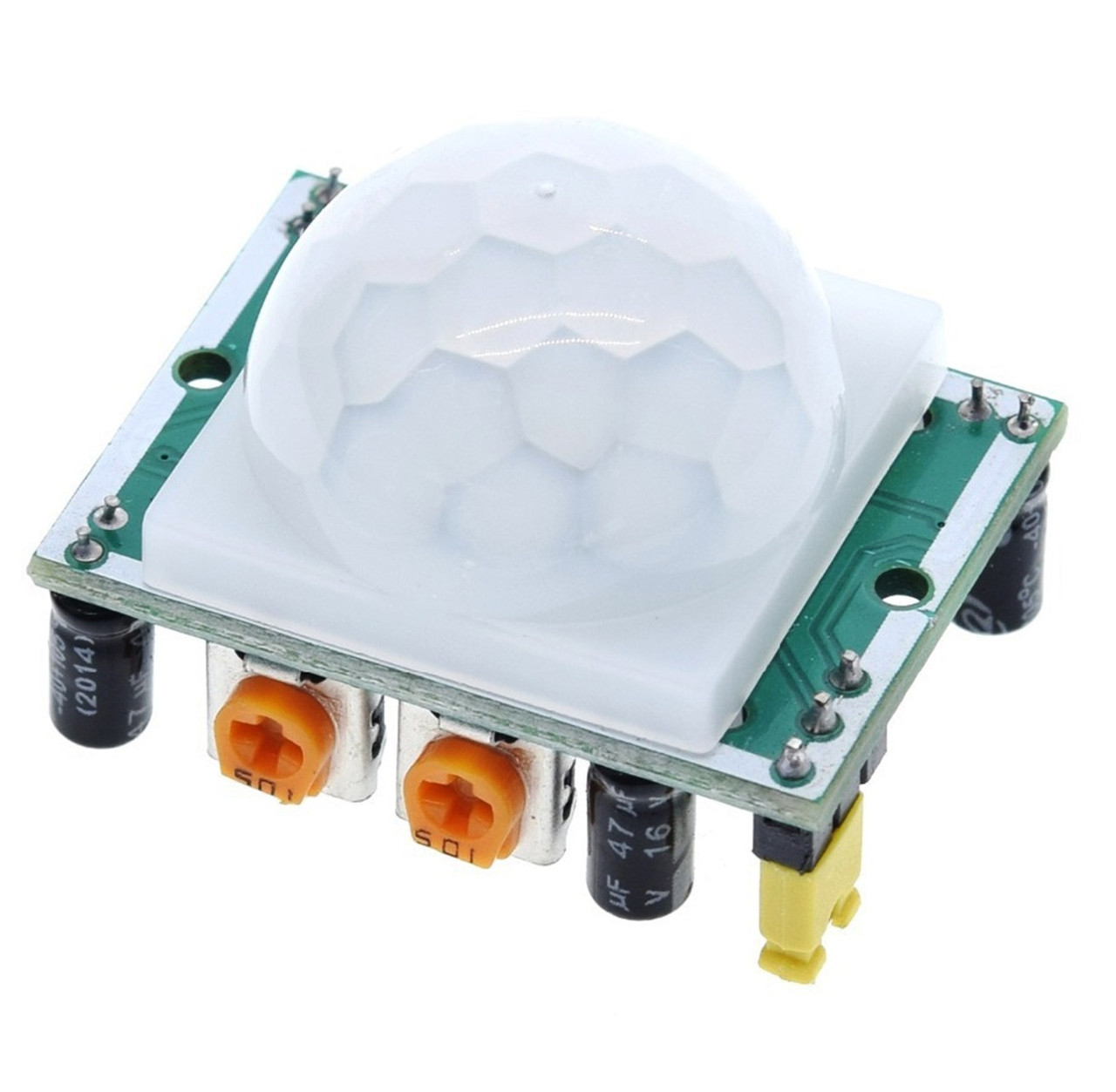

Датчик HC-SR501 для виявлення руху, для Arduino та інших мікроконтролерів

Інфрачервоний датчик руху HC-SR501 для Arduino

Інфрачервоний датчик руху для Arduino та інших мікроконтролерів дозволяє виявляти рух людей або тварин на відстані до 7 метрів, з можливістю регулювання дальності. Датчик має два входи для живлення (+5 В та Земля) та один цифровий вихід для зчитування даних. Відсутність руху призводить до високого рівня на виході (3,3 В), а виявлений рух - до низького рівня (0 В).

В залежності від положення перемички, датчик працює в різних режимах: у положенні H вихідний сигнал залишається високим, поки датчик фіксує рух, а в положенні L вихід змінюється з високого на низький рівень та навпаки, орієнтовно раз на секунду. Для більшості проектів режим H є оптимальним, але для систем, що реагують на фронт сигналу, краще використовувати положення L.

Характеристики:

• Дальність виявлення: 0 - 7 м
• Кут спрацьовування: 110 ° на дистанції до 7 м
• Напруга живлення (рекомендована): 4.5 - 12 В
• Вихідна напруга логічного рівня: 0 - 3.3 В
• Час затримки: 0.3 - 300 секунд (регулюється)
• Метод спрацьовування: L є повторюване перемикання; H повторюване перемикання
• Споживаний струм: 65 мА
• Робочі температури: -20°C - +50°C
